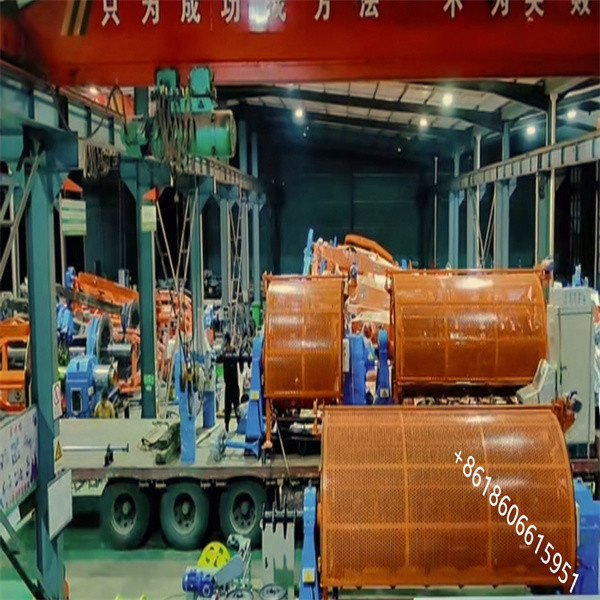

Geräte zur Herstellung von kompakten Strangleitern mit niedrigen Kosten 12+18/500

Hauptteile Marke:

3. 12+18 Schraubenkessel:

Spezifikation der Auszahlungsschraube im Käfig: 500 PND

Anwendbarer Durchmesser der Schraube: Ø500 mm

Anwendbare Schraubebreite:375 mm

System für die Bremssperrmaschine: vollautomatischer Vektorimpulstyp

Strangpitch:

• 12 Spulen: 41-738 mm
• 18 Schrauben: 48 bis 860 mm

Maximale Drehgeschwindigkeit des Strandkäfigs:

• 12 Schwingungen: 212 r/min
• 18 Schwingungen: 182 r/min.

Drehmotorleistung

• 12 Schwingungen: 55 kW (AC)
• 18Rohrdreh: 55 kW (AC)

Strukturelle Form: Die Hauptmaschine nimmt die Gesamtstruktur eines 6+12+18+24-Vier-Sektions-Streifkäfigs an. Jeder Abschnitt des Streifkäfigs ist eine Vier-Sektions-Struktur.Der Käfig wird von zwei großen Rolllagern mit doppelter Reihe vorne und hinten getragenDie Verzögerungskäfigkarosserie besteht aus Verzögerungskäfig, Getriebe, Frontstütze, Bremssystem, Basis, Antriebsmotor usw.

Antriebsmodus: Jeder Abschnitt des Käfigs ist mit einem individuellen Antriebsmotor ausgestattet, der den gestrandeten Käfig zum Laufen bringt.Der Antriebsmotor treibt das Getriebe an, um den Käfig durch eine direkte Verbindung zu fahren (Patent)Dieses Antriebssystem verfügt über wenige Wartungsverbindungen und der Antriebsmodus ist direkt, was

Strukturelle Eigenschaften des Stranding-Körpers: Der Rahmen verwendet CNC-Laserschneiden und Blankstellen von Platten und wird durch eine große Biegemaschine gebogen.Dieses Verfahren verringert die Schweißnaht und verbessert die Gesamtfestigkeit der StrukturNach der Gesamtmontage und dem Schweißen wird eine Hochtemperaturbrennbehandlung zur Beseitigung der inneren Spannung durchgeführt, und dann wird es durch große Werkzeugmaschinen verarbeitet, um die Konzentrizität zu gewährleisten.reibungsloser Betrieb, und hohe mechanische Festigkeit ohne Verformung für eine lange Zeit.

Bodenstruktur: Der Untergrund besteht aus hochwertigen Platten und rechteckigen quadratischen Rohren mit schönem Aussehen und hoher struktureller Festigkeit.

Bremssystem: Das Starten, Stoppen, Steigen und andere Aktionen der Hauptmaschine werden durch die SPS über die Luftbremse, den Frequenzwandler, den Bremswiderstand usw. gesteuert.zur Gewährleistung der Synchronisierung des gesamten Maschinenbetriebs

Maschinen für das Abstellen von Spaltdraht: mit einem fortschrittlichen automatischen Vektorimpulsschutzsystem für Spaltdraht ausgestattet.Das System kann in der Zeit anhalten und bremsen, wenn der Draht in der Schraube aufgebraucht oder kaputt ist.

Die Spannung der Einleitungsspende wird elektronisch erfasst und elektrisch gesteuert und durch das importierte pneumatische Proportionsventil eingestellt.die die konstante Spannung der einzelnen Draht Auszahlung von der vollen Rolle zur leeren Rolle realisieren kann- Ich weiß nicht.

Das vordere Ende jedes Abschnitts des Hauptkäfigs ist mit einer Einleitungsvorformvorrichtung ausgestattet.

Alle Drahtlöcher und leicht zerkratzbare Drahtpositionen sind mit verschleißfesten Legierungsdrahtdüsen oder Drahtwalzen ausgestattet.

Sicherheitsschutzdeckel: Doppelseitiges Wandschutznetz aus perforierter Platte.

4Elektrische Steuerung:

Die Stromversorgung: dreiphasiges, fünfleitendes System: 380V (± 10%) 50Hz, insgesamt 410kw

Die Maschine hat einen separaten Motorantrieb (der Motor hat einen Variabelfrequenzmotor), jeder AC-Variabelfrequenzmotor hat einen Frequenzumrichter zur Drehzahlregelung,Die gesamte Maschinensteuerung wird durch den programmierbaren Steuergerät von Siemens gesteuert., der Siemens Touchscreen steuert den Betrieb, und der Host wird nach dem Alarm klingelt gestartet.

Frequenzumrichter-Alarm.

Überlastschutz und Stromversorgungsschutz von Wicklungs- und Anordnungsleitungen.

Die Luftpresse fehlt an Schutz.

Schließ den Draht ab.
