Rundtrommel-Twistermaschine
, Maschine zum Drehen von Trommeln in Sektorform
, Anpassungsfähige Trommel-Twistermaschine

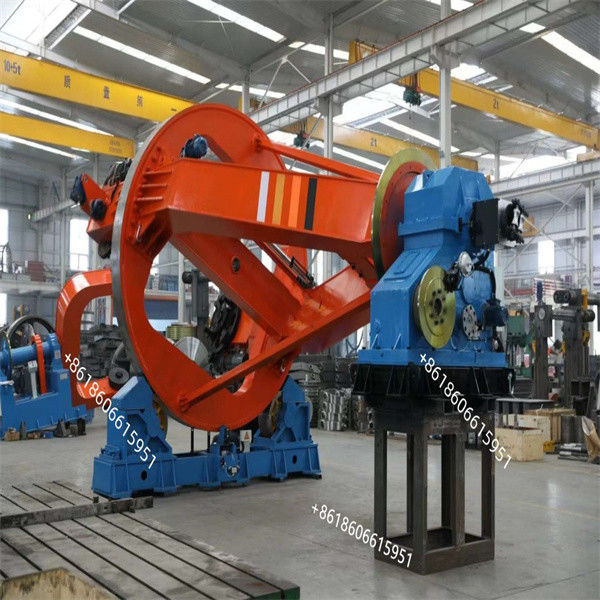

Anpassungsfähige Trommel-Twistermaschine für Rund- und Sektorleiter
Drum twister machine is used forcablingaluminium medium and low voltage power cables for round and sector shape conductor with automatic system to ajust the position of the conductors in the laying up process.
Komponenten:
Die Rotation zahlt fünf Stück ab.
Strangblock/Sektorerkennung/Korrekturgerät - 1 Stück
- 1 Stück
Nichtmetallische Klebebandvorrichtung - 1 Stück.
Rotative Raupen - 1 Stück.
Rotative Aufnahme - 1 Stück.
Trommeltwister Technische Spezifikationen:
1Einzelleiterdurchmesser: 6÷ 35 mm
2. Kabel-Maximaldurchmesser: 80 mm
5- Legenbereich: 250 mm bis 2000 mm
6Legenrichtung: S oder Z
Auszahlung technische Spezifikationen:
Boden-/Boden-Auszahlungssysteme mit Aufzügen für das Be-/Entladen der Trommeln.
1Art der Auszahlung: Rotative
2Zahl der Auszahlungen: 5
3. Maximaler Durchmesser des Abzugs: 2000 mm
Aufnahme Technische Spezifikationen:
Boden-/Aufnahmesysteme mit Aufzügen zum Be-/Entladen der Trommeln.
1Art der Auszahlung: Rotative
2. Maximaler Durchmesser der Aufnahme: 2500 mm
Abmessungen der Rollen:
- Durchmesser der Flansche: 2500 mm
- Durchmesser des Fass: 1500 mm
- Gesamtlänge: 1750 mm
Spezifikationen der nichtmetallischen Klebebandvorrichtung:
1Maximale Anzahl der Bänder: 2 Stück
2Bandbreite: 20 ÷ 60 mm.
3- Maximaler Durchmesser der Bandrollen: 800 mm.
| Form des Leiters |
Runde und Sektor |
| Stranging-Leiterbereich |
16 mm2 bis 300 mm2 |
| Maximale Überdosis |
Ø20- Ø100 mm |
| Legenstandsbereich |
200 bis 5000 mm |
| Auszahlungsrotationsgeschwindigkeit |
50 r/min |
| Drehgeschwindigkeit der Trommel |
50 r/min |
| Rotationsgeschwindigkeit der Raupen |
50 m/min |
| Maximale Abzugskraft |
5 000 kg |
| Nichtmetallische Klebeeinheit maximale Drehgeschwindigkeit |
650 r/min |
| Tonhöhe der Aufnahmegruppe |
0-200mm ((Schrittlos einstellbar) |
| Maximaler Drehzahl der Metallbandanlage |
550 r/min |
| Metalltape-Einheit |
0-200mm ((Schrittlos einstellbar) |
| Drehbare Auszahlungsspulengröße |
PN1250-PN1600 |
| Drehbare Auszahlungsspulengröße |
PN2000-PN2500 |
| Typ der Trommel Größe der Aufnahmeschleifen |
PN2000-PN2500 |
| Spezifikation für die Auszahlung von Füllseilen |
Ø400* 22*360mm (20 Stück) |
| Ø630* 52*475mm (4 Stück) |
| Stahldrahtpanzerung Auszahlungsschleudern Größe |
Ø500 |
| Ø1600 Drehzahlung Motorleistung |
15 KW ((AC-Motor) |
| Ø2500 Drehzahlung Motorleistung |
22 KW ((AC-Motor) |
| Aufnahmeeinheit Motorleistung |
11 kW ((AC-Motor) |
| Rotationsrattenmotorleistung |
18.5kw*2 (AC-V-Motor) |
| Trommelart Aufnahmemotorleistung |
45 kW ((AC-Motor) |
