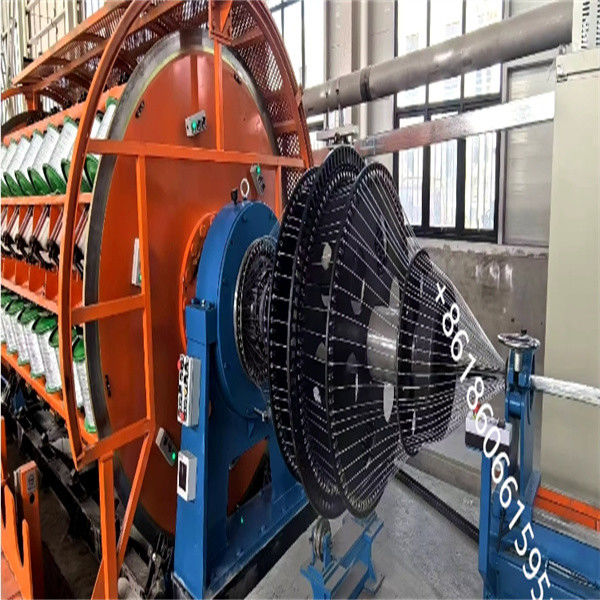

Schrittlose Geschwindigkeit 400/42+42 Panzerkabelmaschine für verschiedene Kabelspezifikationen

Schrittlose Geschwindigkeit 400/42+42 Panzerkabelmaschine für verschiedene Kabelspezifikationen

1.Anwendungsbereich:
Diese Maschine wird hauptsächlich für die Herstellung von Stahldrahtverkleidungen mit niedrigem Kohlenstoffgehalt für große Kabel mit Querschnitt und für die nicht zurückziehende Drehung von Aluminiumlegiertraht verwendet.Es kann auch für die nicht ungerührte Strängung von Kupferkreislaufdrahtkernen verwendet werden.

2.Übersicht über die Zusammensetzung der Ausrüstung
Die gesamte Maschine wird von einem separaten Motor angetrieben, und das Scharnier und die Traktion werden von separaten Motoren angetrieben.Die Steuerung der gesamten Maschine nimmt Siemens S7-200 Serie PLC, um Synchronisierung Genauigkeit zu gewährleistenIn der tatsächlichen Produktion the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsBei dem Anfahren berechnet die SPS automatisch die Geschwindigkeit jedes Getriebebauteils, wodurch die Synchronisierung der gesamten Maschine und die Genauigkeit des Drehstands sichergestellt wird.und eine schrittlose Geschwindigkeitsregelung der gesamten Maschine zu erreichen.
Die Spannung der Drahtspirale des verdrehten Körpers wird durch mechanische Reibung gesteuert und angepasst, um die Stabilität der Drahtspirale sicherzustellen.
Der Betrieb der gesamten Maschine erfolgt durch PLC der Siemens S7-200-Serie und Feldbus zur einheitlichen Steuerung, Koordinierung des Arbeitsstatus, des Betriebs,und Drehzahlregelung verschiedener elektrischer Teile der MaschineDer Touchscreen übernimmt die Farb-Mensch-Maschine-Schnittstelle von Siemens zur Steuerung des Betriebs.

• Stahldraht mit niedrigem Kohlenstoffgehalt: Φ0,9-Φ3,0 mm
• Maximaler Kerndiameter vor der Panzerung: ≤ Φ80 mm
• Drehgeschwindigkeit72.5r/min (Arbeitsgeschwindigkeit)
• Rüstungsspielrichtung:Stepless-Anpassung
• Leistung des Hauptstrangmotors: 90 kW (AC-Variabelfrequenzmotor)
• Φ600x2 nichtmetallische Klebebandmaschine Geschwindigkeit: 500 r/min
• Nichtmetallische Klebebandmaschine:Schrittlose Einstellung
• Leistung des Motors der nichtmetallischen Klebebandmaschine:11kw (AC-Variabelfrequenzmotor)
• Maximalziehkraft: 5 T
• Höchstgeschwindigkeit der Zugleitung :30 m/min
• Pneumatische Raupenmotorleistung:22kw x2 Satz ((AC variable Frequenzmotor)
• Auszahlungsschraubegröße im Käfig:PN400 ((Zeichnung der Schraube des Kunden)
• Zentrale Auszahlungsspirale Größe: PN1600-PN3150
• Aufnahme-Schleifengröße:PN1600-PN3150
• Maschinenzentrumshöhe:1000 mm

• 3150 mm Portal-Auszahlungsregal
• # Tippen Sie durch den Drahtrahmen
• 48+48-500 Hauptkäfig
• Automatische Seiten-Boden-Laderschleudersystem
• Schließdraht-Druckhalter
• Φ600x2 nichtmetallische Klebebandmaschine
• Mechanische und elektrische Zählerzähler
• 5000 kg Raupelarmmaschine
• 3150 mm Portal-Aufnahme- und Querschnittstrahler
• Elektrische Steuerung
• Sicherheitszaun

4Elektrische Steuerung

• Die Stromversorgung ist ein dreiphasiges Fünf-Draht-System: 380V (± 10%) 50HZ
• Diese Maschine verwendet einen Submotorantrieb (der Motor verwendet einen variable Frequenzmotor) und jeder Wechselstromfrequenzmotor verwendet einen Frequenzwandler zur Steuerung der Geschwindigkeit.Die gesamte Maschine wird von einem programmierbaren Steuergerät von Siemens gesteuertDie Hauptmaschine startet mit einer Verzögerung, nachdem die Alarmglocke klingelt.
• Diese Maschine ist mit folgenden Schutzmaßnahmen ausgestattet:
• Frequenzumrichter-Alarm.
• Überlastschutz und Stromversorgungsschutz für Empfangs- und Entladekabel.
• Luftdruckunterspannungsschutz.
• Schutz gegen Drahtbruch.

5.Betriebsleitung:

Betriebsrichtung der Ausrüstung: Rechte Maschinenkopfrichtung, Blickrichtung, linke Ablassleitung, rechte Aufnahmelinie

6Farbe:

• Drehteile:RAL2004
• Hauptkörper:RAL5015
• Andere Teile:RAL7035
