Robust & zuverlässig: Lösungen für industrielle starre Strängen

Robust und zuverlässig: Starre Verseilungslösungen in Industriequalität

Beschreibung

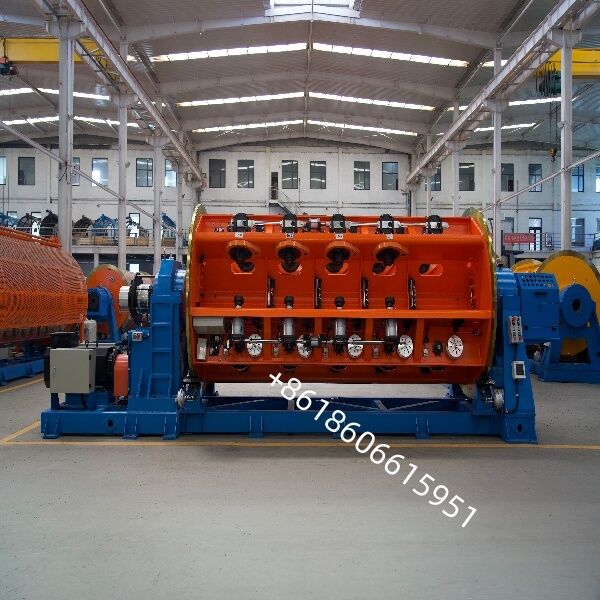

Die Starrkorbverseilmaschine ist die Maschine schlechthin für die Herstellung von Leitern für Stromkabel. Dadurch vereint die Verseilmaschine Qualität, Produktivität und Flexibilität im Vergleich zu anderen Verseilverfahren.
Die JLK-Serie wird unter der Marke BEYDE hergestellt, einem weltweit führenden Anbieter von rotierenden Maschinen für Energiekabel, der mehr als 150 starre Käfigverseilmaschinen an die führenden Energiekabelhersteller geliefert hat.

Die Verseil- und Abschirmungsmaschine mit starrem Käfig ermöglicht die Herstellung von Leitern für Luftkabel, Nieder-/Mittel-/Hochspannungskabel, Unterseekabel, Windkraftkabel, Milliken-Segmente, ACRS-Kabel und Abschirmungen.

Hauptmerkmale und Vorteile

Hohe Kapazität und großer Abschnitt: Kann eine große Anzahl von Abwickelspulen aufnehmen und Dutzende oder sogar Hunderte von Drähten gleichzeitig verdrillen. Dies ermöglicht eine hohe Produktionseffizienz und eignet sich besonders für die Massenfertigung von Leitern und Kabeladern mit großem Querschnitt.

Hohe strukturelle Steifigkeit:

Sein robuster Metallrahmen sorgt für eine außergewöhnliche Steifigkeit, die dem enormen Drehmoment und der Spannung standhält, die beim Verseilen von hochfesten Drähten mit großem Querschnitt entstehen, und sorgt so für einen stabilen Betrieb.

Hohe Verseilpräzision: Moderne Verseilmaschinen mit starrem Rahmen sind mit Präzisionsantriebssystemen, Spannungskontrollsystemen und Längenzählern ausgestattet und garantieren eine gleichmäßige Schlaglänge, eine kompakte Struktur und eine gleichmäßige Spannung über alle Drähte.

Integrierte Funktionen: Moderne Maschinen integrieren auch Zusatzfunktionen wie Vordrehen, Rückdrehen, Online-Durchmessermessung, Füllen oder Tapen (Servieren).

Vergleich mit Rohrstrandern

Die Hauptunterschiede zwischen der Rigid Frame Strander und einer anderen gängigen Verseilmaschine – der Tubular Strander – sind folgende:

Struktur: Die Starrrahmen-Verseilmaschine verfügt über eine offene Rahmenstruktur, während die Rohrverseilmaschine über eine geschlossene Rohrstruktur verfügt.

Anwendbarkeit: Die Starrrahmen-Strangmaschine konzentriert sich mehr auf die Produktion von Drähten und Kabeln mit großen Querschnitten, hoher Geschwindigkeit und hohem Volumen. Der Tubular Strander eignet sich besser für Produktionsszenarien mit kleinen Abschnitten, die eine hohe Flexibilität erfordern (einfache Spezifikationsänderung) oder bei denen eine vollständig geschlossene Umgebung erforderlich ist.

Auszahlungsrollen:

Die Starrrahmen-Strangmaschine verwendet typischerweise größere Abwickelspulen (z. B. PN630, PN800, PN1000), um den Bedarf an langfristiger kontinuierlicher Produktion zu decken.

Steifigkeit:

Die Gesamtsteifigkeit des Rigid Frame Strander ist deutlich höher als die des Tubular Strander.

Die Starrrahmen-Verseilmaschine mit ihrem hochsteifen Rahmen und dem Design mit mehreren Spulen hat sich zur bevorzugten Ausrüstung für die Herstellung von Mittel- und Hochspannungskabeln und blanken Drähten mit großem Querschnitt entwickelt. Seine technischen Eigenschaften erfüllen die strengen Prozessanforderungen für High-End-Produkte wie neue Energiekabel und UHV-Übertragungsleiter. Renommierte Kabelausrüstungshersteller wie BEYDE bieten eine Reihe starrer Rahmenverseilmaschinen mit verschiedenen Spezifikationen und Konfigurationen an. Die Ausrüstung von BEYDE weist deutliche Vorteile in Bezug auf Zuverlässigkeit, Produktionseffizienz, Automatisierungsgrad und Bedienkomfort auf und erfüllt die unterschiedlichen Fertigungsanforderungen für Stromkabel und blanke Drähte verschiedener Kunden.

Die Hauptfunktion der Starrrahmen-Verseilmaschine besteht darin, mehrere Einzeldrähte (Leiter) oder Litzen entsprechend der vorgegebenen Richtung und Schlaglänge miteinander zu verdrillen und so Litzenleiter, Kabeladern oder Kabel mit größerem Querschnitt zu bilden. Der Kernarbeitsablauf ist wie folgt:

Auszahlen:

Das Herzstück sind ein oder mehrere robuste rotierende Metallrahmen, die mit mehreren Abwickelspulen (Spulen) ausgestattet sind, typischerweise mit Spannungskontrollvorrichtungen, die einzelne Drähte oder Litzen versorgen.

Strandung:

Der gesamte Rahmen dreht sich mit hoher Geschwindigkeit, wodurch sich alle montierten Abwickelspulen mitdrehen. Gleichzeitig bewegt sich der zentrale Kerndraht (oder Kabelkern) linear entlang der Maschinenachse.

Bildung:

Die Kombination aus der Drehbewegung des Rahmens und dem linearen Vorschub des Drahtes führt dazu, dass sich die umgebenden Einzeldrähte im voreingestellten Spiralwinkel (dh der Verseilungsschlaglänge) fest um den zentralen Kern drehen.

Aufnahme:

Das fertig verseilte Produkt wird auf die Aufwickelspule aufgewickelt.

Unternehmensstärke

Mit Sitz in Hejian, Provinz Hebei, ist BEYDE Co., Ltd aus Hejian Hongqi Machinery Inc. hervorgegangen. Seit unserer Gründung im Jahr 1983 setzen wir alles daran, für unsere Kunden zu entwerfen, zu produzieren, zu verkaufen und zu bedienen. Zu unseren Hauptprodukten gehören starre Verseilmaschinen, Rohrverseilmaschinen, Planetenverseilmaschinen, Bogenverseilmaschinen, Auflegemaschinen, Trommeldrehmaschinen, Armierungsmaschinen und so weiter. Unsere Produkte sind auf der ganzen Welt weit verbreitet und unsere Marke „Hongqi-Maschine“ ist in China berühmt geworden. Jetzt sind wir stolz darauf, eine bekannte Marke zu sein und das führende Team auf diesem Gebiet zu sein.
