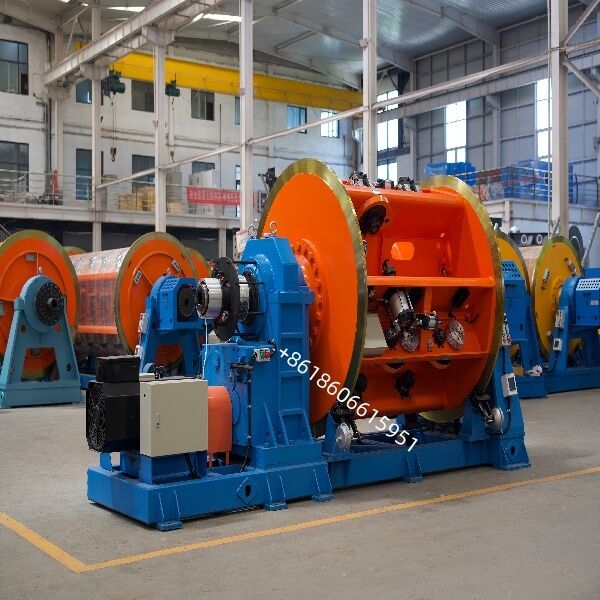

Maschine zum Festlegen von Strängen für nackte Leitungen und Oberleitungen

Maschine zum Festlegen von Strängen für nackte Leitungen und Oberleitungen

Beschreibung

Der starre Käfigstrang ist die Maschine par excellence für die Herstellung von Leitern für Stromkabel.Produktivität und Flexibilität im Vergleich zu anderen Stranding-Methoden.
Die JLK-Serie wird unter der Marke BEYDE hergestellt, einem weltweit führenden Hersteller von Drehmaschinen für Energiekabel, der den führenden Herstellern von Energiekabeln mehr als 150 starre Käfigstrangler geliefert hat.

Die starre Käfig-Stripping- und -Screening-Maschine ermöglicht die Herstellung von Leitern, die in Antennekabeln, Niedrig-/Mittelspannungskabeln, Hochspannungskabeln, U-Bootkabeln, Windkraftkabeln, Milliken-Segmenten,ACRS-Kabel und Abschirmung.

Wesentliche Merkmale und Vorteile

Hohe Kapazität und großer Abschnitt: Sie können eine große Anzahl von Auszahlungsrädern aufnehmen und Dutzende oder sogar Hunderte von Drähten gleichzeitig verdrehen.mit einer Breite von mehr als 20 mm,.

Hohe Strukturstarke:

Der robuste Metallrahmen bietet eine außergewöhnliche Steifigkeit, die dem immensen Drehmoment und der Spannung standhält, die bei der Verzahnung von großen, hochfesten Drähten entstehen.Sicherstellung eines stabilen Betriebs.

Hohe Präzision der Strängung: Moderne Steifrahmenstränger sind mit präzisen Antriebssystemen, Spannungskontrollsystemen und Längenzählern ausgestattet, die eine einheitliche Länge, eine kompakte Struktur,und eine konstante Spannung über alle Drähte.

Integrierte Funktionen: Moderne Maschinen integrieren auch zusätzliche Funktionen wie Pre-Twist, Back-Twist, Online-Durchmessermessung, Füllung oder Taping (Serving).

Vergleich mit Tubular Strandern

Die Hauptunterschiede zwischen der Rigid Frame Strander und einer weiteren gängigen Stranding-Maschine, der Tubular Strander, sind wie folgt:

Struktur: Die Starrrahmen-Stranding-Maschine hat eine offene Struktur, während die Tubular Strander eine geschlossene Rohrstruktur hat.

Anwendbarkeit: Der Rigid Frame Strander konzentriert sich mehr auf die Produktion von Draht und Kabel mit großem Durchschnitt, hoher Geschwindigkeit und hohem Volumen.Der Tubular Strander eignet sich besser für Produktionsszenarien mit kleinem Durchschnitt, die eine hohe Flexibilität erfordern (einfache Spezifikationsänderung) oder in denen eine vollständig geschlossene Umgebung erforderlich ist.

Auszahlungsräder:

Der Starrrahmen-Strander verwendet typischerweise größere Auszahlungsräder (z. B. PN630, PN800, PN1000), um den langfristigen kontinuierlichen Produktionsbedarf zu decken.

Steifigkeit:

Die Gesamtsteifigkeit des starren Rahmenstrangs ist deutlich höher als die des Rohrstrangs.

Der Starrrahmenstrang mit seinem hochsteifen Rahmen + Multi-Roll-Design ist zur bevorzugten Ausrüstung für die Herstellung von MV/HV-Leistungskabeln und großen Kabeln geworden.Seine technischen Eigenschaften entsprechen den strengen Anforderungen an die Verarbeitung von High-End-Produkten wie neuen Energiekabeln und UHV-ÜbertragungsleitungenBekannte Hersteller von Kabelausrüstung wie BEYDE bieten eine Reihe von Starrrahmenstrangern mit verschiedenen Spezifikationen und Konfigurationen an.Die Ausrüstung von BEYDE zeigt deutliche Vorteile in Bezug auf die Zuverlässigkeit, Produktionseffizienz, Automatisierungsgrad und Betriebsgenehmigkeit, um den unterschiedlichen Fertigungsbedürfnissen für Stromkabel und nackte Drähte verschiedener Kunden gerecht zu werden.

Die primäre Funktion des starren Rahmenstranges besteht darin, mehrere einzelne Drähte (Leiter) oder Stränge entsprechend der angegebenen Richtung und Länge zusammenzuziehen.mit einer Breite von mehr als 10 mm,Der Kern der Arbeitsabläufe ist wie folgt:

Auszahlung:

Im Kern befinden sich ein oder mehrere robuste rotierende Metallrahmen, die mit mehreren Auszahlungsrollen (Bobbins) ausgestattet sind, in denen typischerweise Spannungskontrollgeräte vorhanden sind, die einzelne Drähte oder Stränge versorgen.

Stranding:

Der gesamte Rahmen dreht sich mit hoher Geschwindigkeit, wodurch alle montierten Auszahlungsräder mitdrehen. Gleichzeitig bewegt sich der zentrale Kerndraht (oder Kabelkern) linear entlang der Maschinenachse.

Verformung:

Die Kombination aus der Drehbewegung des Rahmens und dem linearen Vormarsch des Drahtes bewirkt, dass sich die umliegenden einzelnen Drähte im vorgegebenen Helixwinkel fest auf den zentralen Kern drehen (d. h.die Länge des Stranging-Lays).

Aufnahme:

Das Fertigprodukt wird auf die Aufnahmespule gewickelt.

Unternehmensstärke

BEYDE Co., Ltd. befindet sich in Hejian, Provinz Hebei und ist von Hejian Hongqi Machinery Inc. abgetrennt.Verkauf und Service für unseren Kunden. Unsere Hauptprodukte, einschließlich starre Stranding-Maschine, Tubular Stranding-Maschine, Planetary Stranding-Maschine, Bow Stranding-Maschine, Laying-up-Maschine, Drum Twister, Rüstungsmaschine und so weiter.Unsere Produkte werden weltweit eingesetzt., und unsere Marke "Hongqi Maschine" in China berühmt geworden. Jetzt sind wir stolz auf bekannte Marke und wird das führende Team in diesem Bereich.
