1250/1+4 Kabelmachine für die Planetenkabelmaschine

Übersicht

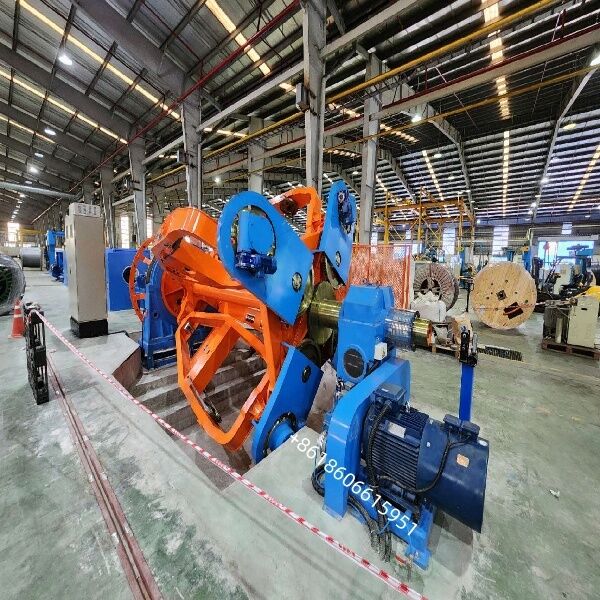

Die Planetenbau-Maschine CLY-1250/1+4 ist für die Verkabelung / Verlegung von Mehrkern-Niedrig- und Mittelspannungs-Stromkabeln, Steuerkabeln und Bergbaukabeln ausgelegt.Es eignet sich sowohl für runde als auch für sektorförmige Kerne (bis zu 5 Kerne)Der Strandkäfig ist mit einem100% Rückdrehfunktion, wodurch die interne Belastung des aufgestellten Kabels auf ein Minimum begrenzt wird.Die gesamte Linie wird durch einen Siemens/Delta PLC + HMI Touchscreen mit inverterbetriebenen Motoren für präzise Aufstellgröße und synchronisierte Liniegeschwindigkeit gesteuert.

Anwendung

• Einrichtung von LV/MV-Stromkabeln (PVC, XLPE-isoliert)

• Steuerkabel und Bergbaukabel (2-5-Kerne)

• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

• Optional nichtmetallisches Klebeband (Polyester- / Glimmband) und Stahldrahtpanzerung

Wesentliche Merkmale

• ✅Planetarischer Strandkäfig (1 zentraler + 4 Seitenrollen, PN1250)mit voller Rückdrehfähigkeit

• ✅S/Z Strandingrichtung, Schrittlose Einstellung des Aufstellstandes über die SPS (300~2500 mm)

• ✅ Doppelstützende große Lagerstruktur für hohe Geschwindigkeiten und geringe Vibrationen

• ✅ Elektrische Spulenverschließung, Vordrehfunktion für Sektorkernen

• ✅ Ausgestattet mit einem nichtmetallischen Umschlagkopf (2-Pad, 500~650 U/min) und einer optionalen Stahlpanzerung

• ✅ Pneumatischer Raupenkapstan mit Längenmessung und automatischem Stopp bei Fehlern

• ✅ Vollständige Sicherheitsvorkehrungen: Überlastung, Überfahrt, Schutztürverriegelung, Notstand

Übersicht

Die Planetenbau-Maschine CLY-1250/1+4 ist für die Verkabelung / Verlegung von Mehrkern-Niedrig- und Mittelspannungs-Stromkabeln, Steuerkabeln und Bergbaukabeln ausgelegt.Es eignet sich sowohl für runde als auch für sektorförmige Kerne (bis zu 5 Kerne)Der Strandkäfig ist mit einer 100%igen Rückdrehfunktion ausgestattet, die eine minimale innere Belastung des verlegten Kabels gewährleistet.Die gesamte Linie wird durch einen Siemens/Delta PLC + HMI Touchscreen mit inverterbetriebenen Motoren für präzise Aufstellgröße und synchronisierte Liniegeschwindigkeit gesteuert.

Anwendung

Einrichtung von LV/MV-Stromkabeln (PVC, XLPE-isoliert)

Steuerkabel und Bergbaukabel (2-5-Kerne)

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Optional nichtmetallisches Klebeband (Polyester- / Glimmband) und Stahldrahtpanzerung

Wesentliche Merkmale

✅ Planetarischer Stranding-Käfig (1 zentraler + 4 Seitenrollen, PN1250) mit voller Rückdrehfähigkeit

✅ S/Z Stranding-Richtung, Schrittlos verstellbar über die PLC (300~2500 mm)

✅ Doppelstützende große Lagerstruktur für hohe Geschwindigkeiten und geringe Vibrationen

✅ Elektrische Spulenverschließung, Vordrehfunktion für Sektorkernen

✅ Ausgestattet mit einem nichtmetallischen Umschlagkopf (2-Pad, 500~650 U/min) und einer optionalen Stahlpanzerung

✅ Pneumatischer Raupenkapstan mit Längenmessung und automatischem Stopp bei Fehlern

✅ Vollständige Sicherheitsvorkehrungen: Überlastung, Überfahrt, Schutztürverriegelung, Notstand

Produktbezeichnung: Planetenkabel-Lagermaschine 1250/1+4 (CLY-1250/1+4)

Übersicht

Die Planetenbau-Maschine CLY-1250/1+4 ist für die Verkabelung / Verlegung von Mehrkern-Niedrig- und Mittelspannungs-Stromkabeln, Steuerkabeln und Bergbaukabeln ausgelegt.Es eignet sich sowohl für runde als auch für sektorförmige Kerne (bis zu 5 Kerne)Der Strandkäfig ist mit einem100% Rückdrehfunktion, wodurch die interne Belastung des aufgestellten Kabels auf ein Minimum begrenzt wird.Die gesamte Linie wird durch einen Siemens/Delta PLC + HMI Touchscreen mit inverterbetriebenen Motoren für präzise Aufstellgröße und synchronisierte Liniegeschwindigkeit gesteuert.

Anwendung

• Einrichtung von LV/MV-Stromkabeln (PVC, XLPE-isoliert)

• Steuerkabel und Bergbaukabel (2-5-Kerne)

• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

• Optional nichtmetallisches Klebeband (Polyester- / Glimmband) und Stahldrahtpanzerung

Wesentliche Merkmale

• ✅Planetarischer Strandkäfig (1 zentraler + 4 Seitenrollen, PN1250)mit voller Rückdrehfähigkeit

• ✅S/Z Strandingrichtung, Schrittlose Einstellung des Aufstellstandes über die SPS (300~2500 mm)

• ✅ Doppelstützende große Lagerstruktur für hohe Geschwindigkeiten und geringe Vibrationen

• ✅ Elektrische Spulenverschließung, Vordrehfunktion für Sektorkernen

• ✅ Ausgestattet mit einem nichtmetallischen Umschlagkopf (2-Pad, 500~650 U/min) und einer optionalen Stahlpanzerung

• ✅ Pneumatischer Raupenkapstan mit Längenmessung und automatischem Stopp bei Fehlern

• ✅ Vollständige Sicherheitsvorkehrungen: Überlastung, Überfahrt, Schutztürverriegelung, Notstand

Haupttechnische Parameter

Maschinenzusammensetzung (Standardlieferung)

1. PN1250/1+4 Planetarischer Strandingkäfig mit Rückdrehung

2. Doppelreihe-Schließdüsenteller 1 Satz

3. Φ630×2 Nichtmetallische Klebebandvorrichtung 1 Satz

4. Mechanischer + elektronischer Längemesser 1 Satz

5. 1600 kg Pneumatische Raupen Capstan 1 Satz

6. Φ2500 Portal-Typ Aufnahme mit Traverse 1 Satz

7. Vollständiges elektrisches Steuerungssystem (PLC + HMI + Wechselrichter)

8. Sicherheitsschutzgeländer und Notbremsvorrichtung

9. Φ1600 Spalte Zentrale Auszahlungsanlage 1 Satz
