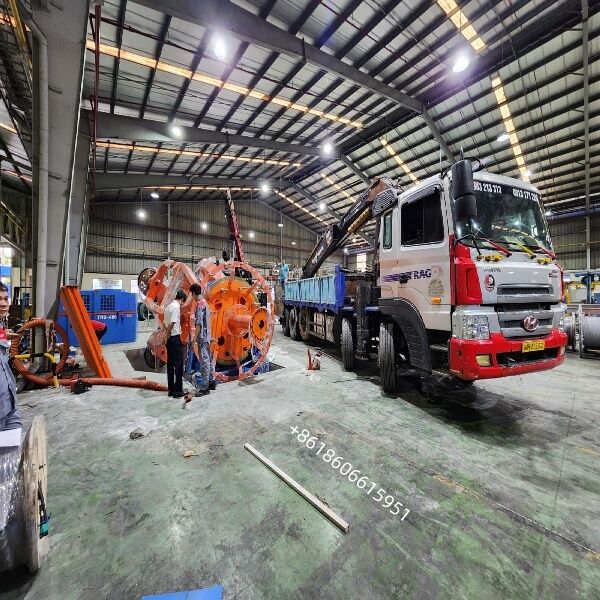

Kabelauflegemaschine 1250/1+4 – 1250 mm Bobbin Planetary Cabler
Überblick
Die Planeten-Verlegemaschine CLY-1250/1+4 ist für die Verkabelung/Verlegung von mehradrigen Nieder- und Mittelspannungs-Stromkabeln, Steuerkabeln und Bergbaukabeln konzipiert. Es ist sowohl für runde als auch sektorförmige Kerne (bis zu 5 Kerne) geeignet. Der Verseilkäfig ist mit einer 100-prozentigen Rückdrehfunktion ausgestattet und sorgt so für minimale Eigenspannungen im aufgelegten Kabel. Die gesamte Linie wird über einen SPS + HMI-Touchscreen mit umrichterbetriebenen Motoren für präzisen Lay-up-Abstand und synchronisierte Liniengeschwindigkeit gesteuert.
Anwendung
Verlegung von NS-/MS-Stromkabeln (PVC-, VPE-isoliert)
Steuerkabel- und Bergbaukabelbaugruppe (2–5 Adern)
Geeignet für runde oder vorgewendelte Sektorleiter
Optionales nichtmetallisches Band (Polyester-/Glimmerband) und Stahldrahtarmierung
Hauptmerkmale
Planeten-Verseilkäfig (1 zentrale + 4 seitliche Spulen, PN1250) mit voller Back-Twist-Fähigkeit
S/Z-Verseilrichtung, Schlagteilung stufenlos über SPS einstellbar (300–2500 mm)
Große Lagerstruktur mit zwei Stützen für Hochgeschwindigkeits- und vibrationsarmen Betrieb
Elektrische Spulenklemmung/-freigabe, Vordrehfunktion für Sektorkerne
Ausgestattet mit nichtmetallischem Wickelkopf (2-Pad, 500–650 U/min) und optionaler Stahlpanzerung
Pneumatischer Windenantrieb mit Längenmessung und automatischem Stopp bei Fehler
Umfassende Sicherheitsfunktionen: Überlastung, Überlauf, Schutztürverriegelung, Not-Aus
| Typ |
1+3 = 4 Spulen |
1+4 = 5 Spulen |
| Modell |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Trommel-φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Kabelquerschnitt für Rundadern [mm2] |
16-240 |
25-300 |
25-300 |
16-240 |
25-300 |
25-300 |
| Kabelquerschnitt für Sektoradern [mm2] |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
| Kabelquerschnitt für Vorspiralkerne [mm2] |
16-240 |
16-400 |
16-400 |
16-240 |
16-400 |
16-400 |
| Fertiges Kabel φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Rotorgeschwindigkeit [U/min] |
55 |
36 |
24 |
55 |
30 |
20 |
| Liniengeschwindigkeit [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Hauptmotorleistung [kW] |
55 n. Chr |
55 n. Chr |
55 n. Chr |
65 n. Chr |
65 n. Chr |
65 n. Chr |
Die Maschine kann Rundkabel mit Rückdrehung und Sektorkabel ohne Rückdrehung verseilen
Linienantrieb durch AC/DC-Motoren mit elektronischer oder mechanischer Synchronisation zwischen Linienkomponenten.
Erleichtert durch motorisierte Sektorkorrektur
Mit oder ohne Back-Twist-Anordnung (Sonnen- und Planetenanordnung)
Zur einfachen Wartung ist die Hauptwelle mit Rollenlagern gelagert.
Spezielle Getriebe für den Hauptantrieb
Hochleistungs-Pneumatik-Trommelbremse für Hauptkäfig
Füllspulenbereitstellung für 4 bis 9 Spulen.
Ausgestattet mit HMI und SPS (optional)
Einfache Verlegeeinstellung
Es stehen verschiedene Aufnahme- und Auszahlungsmöglichkeiten zur Verfügung
Hochleistungs-Abzugsbandeinheit
Tangentiale/konzentrische Inline-Tapeing-Köpfe
