Überblick

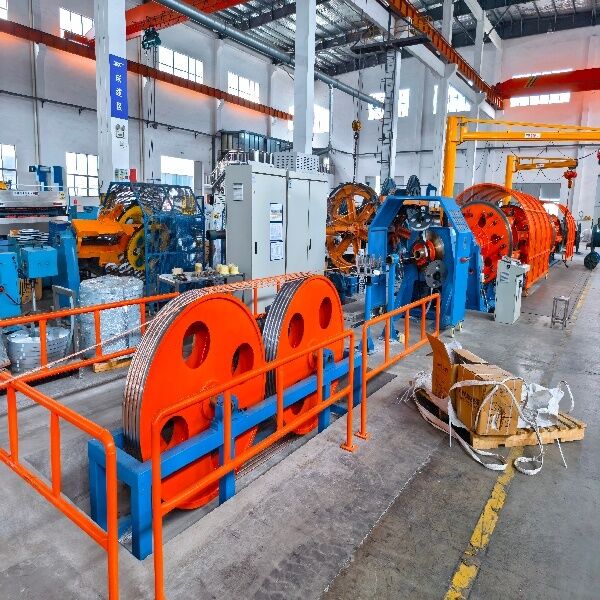

Die Planeten-(Käfig-)Verseilmaschine JLY-500/12+18 ist speziell für die Verseilung von blanken Kupfer-, Aluminium-, ACSR-Leitern und isolierten Adern von Steuerkabeln konzipiert. Ausgestattet mit einem Planetengetriebe-Rückdrehmechanismus (100 % Rückdrehung verfügbar) eliminiert es die innere Spannung des Drahtes während der Verseilung – wodurch es sich ideal für runde oder sektorförmige Leiter, Stahldrahtseile und sogar Stahldrahtarmierungen/Kupferdrahtabschirmungen eignet, wenn optional konfiguriert. Die Linie wird von einzelnen AC-Invertermotoren angetrieben und über einen SPS- und HMI-Touchscreen für eine präzise, ​​stufenlose Einstellung der Schlaglänge gesteuert.

Anwendungen

Verseilung von blanken Kupfer- und Aluminiumleitern (weich/hart gezogen)

Herstellung von ACSR-Litzen (Aluminium Conductor Steel Reinforced).

Verseilung isolierter Adern für Steuerkabel und Signalkabel

Optionale Stahldrahtarmierung oder Kupferdrahtabschirmung

Geeignet für runde und vorverdichtete Sektorleiter

Hauptmerkmale

Käfigkonfiguration: 1 Zentralspule + 12 + 18 PND500-Spulen (PN500 / DIN 46395/46397-Standard)

Vollständige planetarische Rückverdrillung: Der Zahnrad-Planetenmechanismus reduziert die Drahttorsion und die innere Spannung

S/Z-Verseilrichtung:​ Schlagabstand stufenlos über SPS einstellbar (typischerweise 40–800 mm)

Individueller Inverterantrieb: Käfig, Winde und Aufwickelvorrichtung werden unabhängig voneinander angetrieben und synchronisiert

Mechanische/magnetische Pulverspannungskontrolle: Hält eine gleichmäßige Spannung von der vollen bis zur leeren Spule aufrecht

Optionaler nichtmetallischer Klebebandkopf (Φ400×2 oder Φ630×2):​ Zum Umwickeln von Glimmer-/Polyester-/Polsterband

Sicherheitssysteme: Not-Aus, Überlastschutz, Schutztürverriegelung, automatischer Stopp bei Kabelbruch

Standard-Maschinenzusammensetzung

Zentraler Abwickelständer mit Φ1600-Säule (oder PN800–PN1250) – 1 Satz

PN500/1+12+18 Planeten-Verseilkäfig mit Rückdrehmechanismus – 1 Satz

Schließ-/Montagematrizenhalter (einstellbar) – 1 Satz

Nichtmetallisches Klebebandgerät Φ400×2 (optional) – 1 Satz

Mechanischer + elektronischer Längenzähler – 1 Satz

Pneumatische Doppelrad-Spillwinde (Ø1600/Ø2000) – 1 Satz

Portalaufnahme mit Traverse (PN1250/PN1600) – 1 Satz

Vollständiger elektrischer Schaltschrank (SPS + HMI + Wechselrichter + Sicherheits-E/A) – 1 Satz

Sicherheitsgeländer, Notstopps und Warnleuchten

Optionales Zubehör

Stahldraht-/Stahlbandpanzerungskopf

Kupferdraht-Abschirmungs-/Abschirmungskopf

Garnfüllplatten (bis zu 24 Füllspulen)

Magnetisches Pulver-/Hysterese-Spannungssystem (importierte Marke optional)

01. Vollständige Lagerunterstützung: Verwenden Sie ein vollständiges Lager zur Unterstützung des Verseilrohrs, wodurch die Produktion erheblich gesteigert wird
Effizienz und sorgen für einen ruhigen Lauf, geringe Geräuschentwicklung und eine lange Lebensdauer.
02. Bequeme Spulenklemmung: Verwenden Sie eine Feder, um die Spule automatisch zu klemmen und pneumatisch zu lösen
Spule mit mechanischer Verriegelung. Solche Konstruktionen sind einfach und sicher zu bedienen.
03. Drahtbruchschutz: Die Drahtbruchschutzfunktion sorgt dafür, dass die Maschine automatisch stoppt
Einmal erkennen, dass der Draht gebrochen ist. T-Fernüberwachungsmodul
