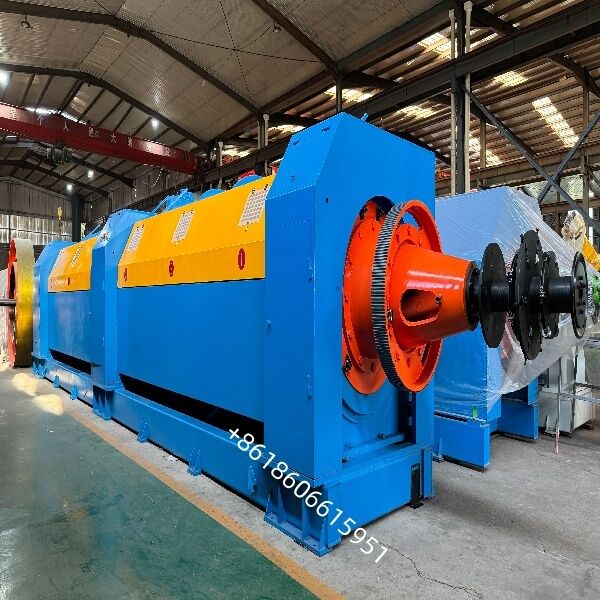

Hochpräzise Rohrverseilmaschine für höchste Kabelqualität nach Südafrika
**Hauptanwendungsbereiche**
Diese Ausrüstung wird hauptsächlich zum Verseilen und Verkabeln folgender Materialien verwendet:
Metallleiter: Kupferdraht, Aluminiumdraht und Stahldraht.
Kabelprodukte: Aluminiumleiter mit Stahlverstärkung (ACSR), optischer Erdungsdraht (OPGW), Steuerkabel, Drahtseile, Reifenkabel usw.
Isolierte Adern: Geeignet für die Verkabelung und Verseilung von mit Kunststoff oder Gummi isolierten Adern, wenn sie mit einer Bandiereinheit ausgestattet sind.
**Kernstruktur und Komponenten**
Eine typische Rohrverseilungsanlage besteht aus folgenden Abschnitten:
Ablaufsystem: Zentraler Ablaufständer und Spulenträger in Wiegenform im Inneren der Hülse.
Haupteinheit (Rohrkörper): Ein geschweißter zylindrischer Körper, der von großen Lagern getragen wird; dynamisch ausgewuchtet für Hochgeschwindigkeits- und geräuscharmen Betrieb.
Zusatzgeräte: Doppelmatrizenhalter, Längenzähler und Schmiersystem.
Abzug und Aufnahme: Winde, Aufnahmeeinheit und Quermechanismus.
Steuerungssystem: Moderne Modelle nutzen typischerweise eine SPS- und HMI-Steuerung und ermöglichen Funktionen wie stufenlose Einstellung der Schlaglänge, automatischen Stopp bei Drahtbruch und konstante Spannungsregelung.
Optionale Konfigurationen: Bandagiergerät, Magnetpulver-/Hysterese-Spannungsbremsen.
**Technische Merkmale und Vorteile**
Hohe Geschwindigkeit und hohe Produktivität: Die röhrenförmige Struktur bietet eine hervorragende Steifigkeit und unterstützt hohe Rotationsgeschwindigkeiten (über 1500 U/min bei kleineren Modellen), was zu schnellen Liniengeschwindigkeiten und einer hohen Produktionskapazität führt.
Präzision und Stabilität: Volle Lagerunterstützung und ein Rohrdesign mit großem Durchmesser sorgen für reibungslosen Betrieb, gleichmäßige Schlaglänge und hohe Produktqualität.
Sicherheit: Ausgestattet mit umfassender Drahtbrucherkennung, pneumatischer Bremsung und Schutzgehäusesystemen.
| Einzeldrahtdurchmesser |
Ø 1,3 mm - Ø 5,0 mm für Cu
Ø 1,7 mm - Ø 5,0 mm für Al
Ø 1,0 mm - Ø 5,0 mm für ST
|
| Maximaler Verseildurchmesser |
Ø 15 mm max |
| Bereich der Verseilungssteigung |
50 - 230 mm (Stufenlos einstellbar am Touchscreen) |
| Maximale Rotationsgeschwindigkeit des Käfigs |
450 U/min (tatsächliche Produktionsgeschwindigkeit) |
| Linearer Geschwindigkeitsbereich |
22,5–103,5 m/min |
| Durchmesser des Spillrads |
Ø 1000+ Ø 1000mm |
| Abwickelspulengröße im Käfig |
PND630 |
| Größe der Aufwickelspule |
PN800-PN1600 |
| Größe der mittleren Ablaufspule |
PND630 |
| Hauptmotorleistung |
45KW |
| Leistung des Capstan-Motors |
22KW |
| Motorleistung aufnehmen |
5,5 kW |
Betriebsrichtung:Die rechte Maschine, d. h. der Gerätebedienung zugewandt, die linke Abwickelvorrichtung und die rechte Aufwickelvorrichtung
Farbe
Rotierender Teil:Orange außen RAL1028
Hauptteil der Ausrüstung: RAL5015Himmelblau
Untergestellteil: RAL9017 außen schwarz
Schaltschrank: RAL7032
