Tubular Strander Lösungen: Präzision, Geschwindigkeit 100% Rückdrehen für stressfreie Stranding

Lösungen für Rohrverseilmaschinen: Präzision, Geschwindigkeit, 100 % Rückdrehung für stressfreies Verseilen

**Hauptanwendungsbereiche**

Diese Ausrüstung wird hauptsächlich zum Verseilen und Verkabeln folgender Materialien verwendet:

Metallleiter: Kupferdraht, Aluminiumdraht und Stahldraht.

Kabelprodukte: Aluminiumleiter mit Stahlverstärkung (ACSR), optischer Erdungsdraht (OPGW), Steuerkabel, Drahtseile, Reifenkabel usw.

Isolierte Adern: Geeignet für die Verkabelung und Verseilung von mit Kunststoff oder Gummi isolierten Adern, wenn sie mit einer Bandiereinheit ausgestattet sind.

**Kernstruktur und Komponenten**

Eine typische Rohrverseilungsanlage besteht aus folgenden Abschnitten:

Ablaufsystem: Zentraler Ablaufständer und Spulenträger in Wiegenform im Inneren der Hülse.

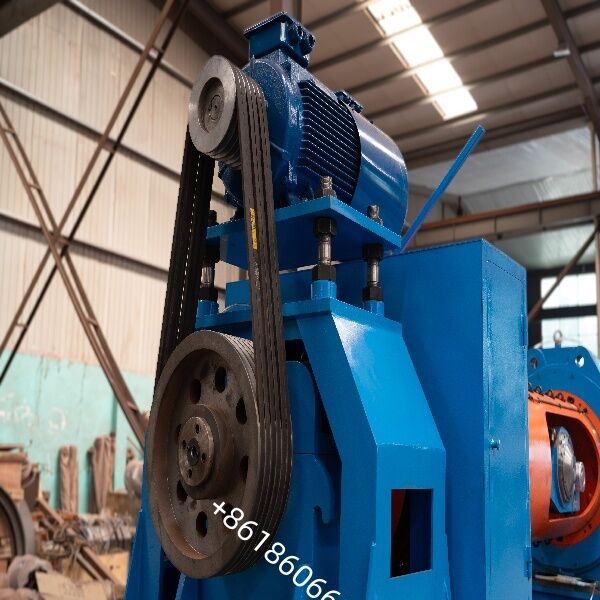

Haupteinheit (Rohrkörper): Ein geschweißter zylindrischer Körper, der von großen Lagern getragen wird; dynamisch ausgewuchtet für Hochgeschwindigkeits- und geräuscharmen Betrieb.

Zusatzgeräte: Doppelmatrizenhalter, Längenzähler und Schmiersystem.

Abzug und Aufnahme: Winde, Aufnahmeeinheit und Quermechanismus.

Steuerungssystem: Moderne Modelle nutzen typischerweise eine SPS- und HMI-Steuerung und ermöglichen Funktionen wie stufenlose Einstellung der Schlaglänge, automatischen Stopp bei Drahtbruch und konstante Spannungsregelung.

Optionale Konfigurationen: Bandagiergerät, Magnetpulver-/Hysterese-Spannungsbremsen.

**Technische Merkmale und Vorteile**

Hohe Geschwindigkeit und hohe Produktivität: Die röhrenförmige Struktur bietet eine hervorragende Steifigkeit und unterstützt hohe Rotationsgeschwindigkeiten (über 1500 U/min bei kleineren Modellen), was zu schnellen Liniengeschwindigkeiten und einer hohen Produktionskapazität führt.

Präzision und Stabilität: Volle Lagerunterstützung und ein Rohrdesign mit großem Durchmesser sorgen für reibungslosen Betrieb, gleichmäßige Schlaglänge und hohe Produktqualität.

Sicherheit: Ausgestattet mit umfassender Drahtbrucherkennung, pneumatischer Bremsung und Schutzgehäusesystemen.

Betriebsrichtung:Die rechte Maschine, d. h. der Gerätebedienung zugewandt, die linke Abwickelvorrichtung und die rechte Aufwickelvorrichtung
Farbe
Rotierender Teil:Orange außen RAL1028
Hauptteil der Ausrüstung: RAL5015Himmelblau
Untergestellteil: RAL9017 außen schwarz
Schaltschrank: RAL7032

Maximieren Sie Ihre Kabelproduktivität mit unserer Hochgeschwindigkeits-Rohrverseilmaschine

In der wettbewerbsintensiven Draht- und Kabelindustrie bestimmen Präzision, Geschwindigkeit und Zuverlässigkeit Ihren Erfolg. Unsere fortschrittliche Rohrverseilmaschine wurde entwickelt, um Ihren Verseilprozess zu revolutionieren – und liefert Leiter von höchster Qualität mit unübertroffener Betriebseffizienz.

Warum sollten Sie sich für unseren Rohrstrander entscheiden?

Hochgeschwindigkeitsleistung: Das optimierte Rohrdesign mit großen Lagern unterstützt Drehzahlen von bis zu 1.500 U/min und steigert so Ihre tägliche Leistung erheblich.

100 % Back-Twist-Technologie: Gewährleistet eine innere Spannungsentlastung für Kupfer-, Aluminium- und Stahldrähte und sorgt für geradere, verwindungsfreie Kabel, ideal für ACSR-, OPGW- und Stahldrahtseile.

Präzise Schlaglängensteuerung: Ausgestattet mit einem SPS- und HMI-Steuerungssystem und stufenloser Steigungseinstellung (40–350 mm+), die jederzeit eine konsistente Stranggeometrie garantiert.

Robuste und sichere Konstruktion: Zwei große Lagerträger, Dünnöl-Umlaufschmierung und vollständig geschlossene Schutzvorrichtungen minimieren Ausfallzeiten und verlängern die Lebensdauer der Maschine.

Premium-Komponenten: Zusammengebaut mit Siemens-Motoren, Schneider-Elektrik und NSK/FAG/SKF-Lagern, um eine Zuverlässigkeit nach weltweitem Standard zu gewährleisten.
