Präzisionsmagnetische Auszahlung 500-630: Stabile Spannung für Hochgeschwindigkeitssträngen

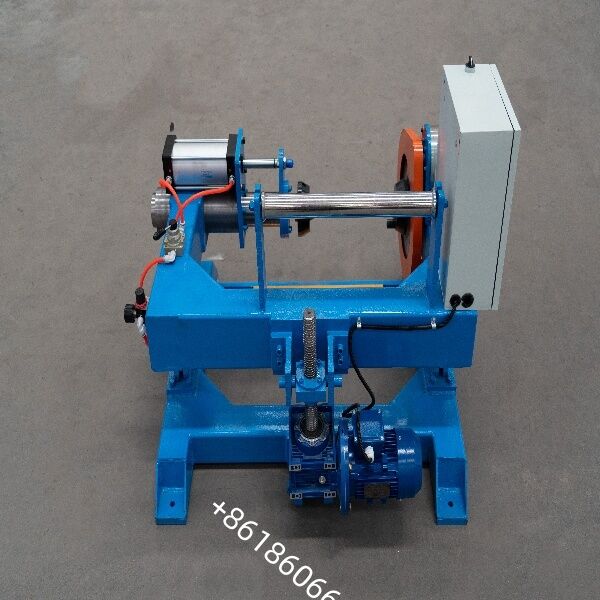

Die "Magnetic Pay-off 500-630" bezieht sich auf einen Pay-off-Stand mit einem magnetischen Pulver oder einer magnetischen Kupplungsbremse, der für Rollen mit einem Durchmesser von Φ500 mm bis Φ630 mm ausgelegt ist.Es wird üblicherweise in der vorgelagerten Auszahlungsphase von Geräten wie Rohrstrangmaschinen und Extrusionsleitungen verwendet, um eine stabile Spannungskontrolle zu gewährleisten und Kabel zu verhindern, die sich verwickeln oder lösen.

** Aufschlüsselung der Schlüsselbegriffe**

** Magnetische Auszahlung:**

Ein Auszahlungsstand, der eine magnetische Pulverbremse oder eine magnetische Kupplung verwendet, um eine verstellbare, glatte passive Spannung zu erzeugen, um eine durch Trägheit verursachte Drahtverwicklung zu verhindern.

**500 bis 630:**

Anzeigt den anwendbaren Durchmesserbereich der Walze, insbesondere PN500 ̇ PN630 (Außendurchmesser der Flansche ca. 500 ̇ 630 mm); einige Modelle unterstützen einen einstellbaren Bereich von Φ400 ̇ 630 mm.

**Gemeinsame technische Merkmale (typische Konfiguration) **

** Spannungskontrolle:**

Magnetische Pulverbremse oder Hysterese-Kopplung; die Spannung ist stufenlos über eine Steuerung einstellbar (übliche Konfigurationen umfassen 5 kg oder 10 kg Magnetpulver-Einheiten).

** Strukturentwurf:**

Schachtloser Typ mit zweigliedrigem Klemmen oder festem Typ mit einer/zweigliedrigen Station; pneumatische Klemmen und elektrisches Heben/Absenken.

**Ladekapazität:**

Höchstlast von ca. 600-1500 kg (je nach Modell und Rollengröße).

**Anwendbarer Drahtdurchmesser:**

Typischerweise φ0,3~5,0 mm (Kupfer-, Aluminium-, Legierdraht usw.); anhand der Prozessanforderungen anpassbar.

**Liniengeschwindigkeit:**

Passive Modelle können Geschwindigkeiten von bis zu ca. 200 m/min erreichen; aktive Modelle mit Motoren ermöglichen eine synchronisierte Geschwindigkeitsregelung mit der Hauptproduktionslinie.

**Hilfsfunktionen:**

Trennungsdetektion/Automatischer Stopp, Ober- und Untergrenzschutz sowie Spannungsregelung/Systemverbindung über Touchscreen und PLC.

1. in Rohrsträngenmaschinen
Funktion: Zentrale Spannungsquelle + Mehrkopfvorspannungsquelle
Zentrale Auszahlung
Ein zentraler einzelner Draht (Stahlkern, Kupferkern, Glasfaser usw.) wird in das Innere des Rohrkörpers eingespeist.
Magnetpartikelbremsen sorgen für eine konstante Spannung mit Rückdrehfähigkeit; kombiniert mit der Hochgeschwindigkeitsdrehung des RohrkörpersDies verhindert, dass sich der zentrale Draht durch Zentrifugalkraft löst oder dünnt.
Mehrfachzahlung
Unabhängige Magnetpartikel-Auszahlständer sind für mehrere einzelne Drähte am Eintrittsbereich der Hauptreibmaschine konfiguriert.
Die Spannung für jeden Draht kann unabhängig voneinander eingestellt werden, was eine gleichbleibende Spannung über die Strähnen hinweg, einheitliche Strängenlänge und eine hervorragende Rundheit des fertigen Produkts gewährleistet.

Schlüsselfunktionen:
Verhindert, dass der zentrale Draht "wandert" oder "losläuft".
Reduziert die Drehbruchrate; unterstützt Hochgeschwindigkeitsbetrieb von mehr als 1000 Umdrehungen pro Minute.
Minimiert den inneren Stress und die Rückkehr nach dem Stranden.

2. in Extrusionsleitungen
Funktion: Spannungsstabilisator für die Isolierung/Verschließung
Verwendet während der Auszahlungsphase, bevor isolierte Kerne oder Leiter in den Extruder gelangen.
Magnetpartikelbremsen wirkt gegen die Trägheit der Walze und ermöglicht es dem Draht, den Extrusionskopf bei konstanter Spannung zu betreten, wodurch verhindert wird:
Exzentrizität der Isolationsschicht.
Ungleichmäßige Wanddicke.
Oberflächenfehler wie "Bambus" Muster oder Klatschspuren.

Schlüsselfunktionen:
Sicherstellung der Konsistenz des extrudierten Außendurchmessers.
Verringert die Anreicherung oder Ausdünnung von Draht während Start-Stop-Zyklen.

3In starren Strängen / planetaren Strängen
Funktion: Vorzahlungseinheit und Hilfszahlungseinheit
Wirkt als Vorzahlungsstand, um mehrere Walzen aus einem einzigen Draht reibungslos in den Strandkäfig zu bringen.
bietet eine sanfte, stoßfreie Spannung beim Aufsperren von Leitern mit großem Querschnitt (z. B. ACSR, Großkabel) bei niedrigen Drehzahlen,Schutz von weichen Aluminium- oder Kupferleitern vor Verformungen durch DehnungSchlüsselfunktionen:
Es bietet Platz für große, gefesselte flexible Leiter.
Synchronisiert Start/Stopp und Spannungsverfolgung mit der Hauptmaschine.

4. in Drahtziehmaschinen
Funktion: Ausgleichspufferung vor großer oder mittlerer Ziehung
Vor der Grob- oder Zwischenziehungsphase wird Rohstoff aus großen Spulen (Φ500 ∼630 mm) abgebaut.
Die magnetische Partikelbremse absorbiert die Trägheit der Spule und verhindert, dass die Drähte überlaufen und zerbrechen.
Schlüsselfunktionen:
Schützt die Werkstoffe und verlängert die Lebensdauer der Zeichnungsarbeiten.
Verbessert die Stabilität der Zuggeschwindigkeit.

5In " Bündelungsmaschinen "
Funktion: Präzisionsspannungskontrolle für flexible Leiter
Wird für die Auszahlung von feinen, flexiblen Kupfer-, Zinn- oder Legierungsdraht während des Bündelns/Strangens verwendet.
Niedrigspannungsmodus verhindert Dehnung oder Bruch von feinen Drähten; geeignet für ultrafeine Drähte, medizinische Drähte und elektronische Drähte.
Schlüsselfunktionen:
geeignet für feine Drähte (φ0,03·φ1,0 mm).
Verbessert die Rundheit und Flexibilität des gebündelten Drahtes.

6. in Bindemaschinen
Funktion: Festspannband- oder Drahtversorgung
Bietet eine stabile Entwicklungsspannung für Materialien wie Glimmband, Polyesterband und nicht gewebtes Gewebe.
Verhindert Falten, Überlagerungen oder Lockerungen des Bandes; stellt die Qualität der Isolier- oder Abschirmschichten sicher.
Schlüsselfunktionen:
Sicherstellung einer reibungslosen Klebe ohne Luftblasen.
Synchronisiert mit der Hauptmaschine; automatische Spannungskompensation.

7. in Aufnahme- / Rückwicklungsleitungen
Funktion: Präzisionsspannungsabgleichseinheit
Dient als Auszahlungseinheit bei Prozessen wie Umwicklung, Inspektion und Inkjetmarkierung.
Sicherstellt, dass sich der Draht während des Rückwicklungsprozesses nicht verdreht oder verformt.
Schlüsselfunktionen:
geeignet für die präzise Umwicklung von Fertigkabeln und Halbleitern.
Beibehält die geschlossene Spannung mit der Aufnahmeeinheit.
