Auszahlung und Aufnahme von Schwerlastkolonnen: für maximale Laststabilität konzipiert

Auszahlung und Aufnahme von Schwerlastkolonnen: für maximale Laststabilität konzipiert

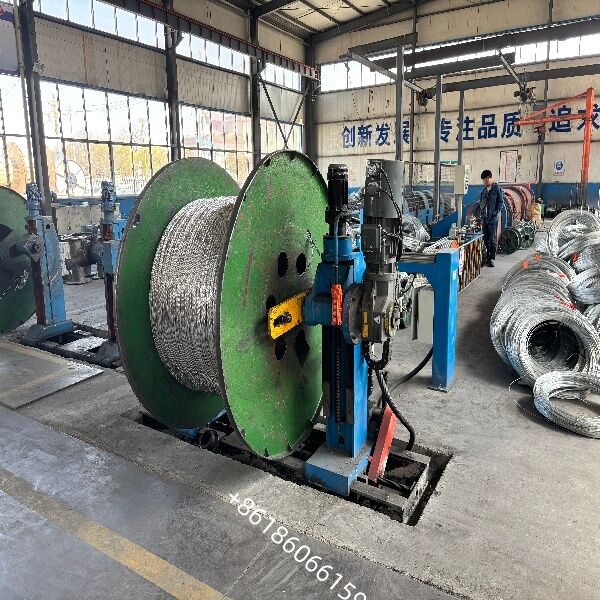

Kolonnen-Auszahlungs- und Aufnahmegeräte (auch als Doppelkolonnen- oder Portaleinsatzmaschinen bezeichnet) sind wesentliche Hilfsgeräte in Kabelherstellungslinien, die für den Umgang mit großformatigen,Schwere Rollen (Bobins/Trommeln)Sie verwenden zwei unabhängige Säulen, die motorisiertes senkrechtes Heben und horizontales Öffnen/Schließen ermöglichen.die eine reibungslose Kabel-Auszahlung (Aufwicklung) und Aufnahme (Aufwicklung) ermöglichen.

**Hauptstrukturelle Merkmale**

**Doppelkolonnenunterstützung:** verfügt über eine geschweißte Stahlplattenkolonnenstruktur; Motoren treiben Schrauben oder Ketten, um die vertikale und horizontale Bewegung der Säulen zu steuern,mit einer Breite von mehr als 20 mm,.

** Schachtlose Befestigung:** Die Walze wird an beiden Enden durch Befestigungskegel (Zentrumschläger) befestigt, wodurch die Notwendigkeit einer schweren festen Welle entfällt;Dies gewährleistet eine hohe Effizienz beim Wechseln der Walzen und ist ideal für Schwerlastbetriebe.

**Funktionelle Konstruktion (optional):** Große Geräte im Portal-/Gantry-Stil können sich auf Bodenschienen hin und her bewegen, um sich an Veränderungen der Produktionslinie anzupassen oder mit anderen Geräten zu synchronisieren (z. B. Raupen-Auszieher).

** Spannungs- und Traverse-Systeme:**

**Auszahlung:** Typischerweise mit mechanischen Scheibenbremsen, magnetischen Teilchenbremsen oder Drehmomentregelungen für den Motor ausgestattet, um die Entspannung aufrechtzuerhalten.

** Aufnahme:** verfügt über einen unabhängigen Servo- oder VFD-gesteuerten Motor und ein präzises Traverse-System, um eine ordentliche, geschichtete Wicklung zu gewährleisten und "Teleskopen" zu verhindern.

**Rolle in der Produktionslinie**

**Als Auszahlungseinheit:** An der Anfangsstelle von Rohrsträngern, starren/planetaren Strängern oder Extrusionsleitungen positioniert, sorgt sie für eine stabile Entwicklungsspannung für große Spulen von Leitern oder Kabelkernen,Verhinderung einer losen Wicklung oder Oberflächenverschleißung.

** Als Aufnahmeeinheit:** Am Ende von Kabel-, Extrusions-, Panzerungs- oder Rückwicklungsprozessen positioniert, wickelt es das fertige Kabel ordentlich auf große Walzen an einer festgelegten Höhe,Erleichterung der Lagerung und des Transports. Unabhängige Wickelungs-/Prüflinie: Funktioniert als eigenständige Auszahlungs- und Aufnahmeeinheit für die Überprüfung der Kabellänge, Funkentests, Inkjet-Markierung oder Spulenübertragung.

Unterscheidungen von anderen Abzahlungssystemen

Verglichen mit Magnet-/Sachthalterlos-Cantilever-Auszahlungen (Kleinschnittmodelle 500 ₹ 630):Das Kolonnensystem ist speziell für extrem schwere Lasten (von 5 bis 55 Tonnen) und große Durchmesserräder ausgelegt., die eine überlegene strukturelle Steifigkeit bieten; dagegen werden die 500 ‰ 630 Magnetpulver-Auszahlständer typischerweise für kleine bis mittlere Geschwindigkeits-Hochgeschwindigkeits-Streifen- oder Vorströmungsextrusionsverfahren verwendet.

Verglichen mit elektrischen Auszahlungsständen (achtenbasiert): Das Säulen-System eliminiert die Notwendigkeit, bei Rollenwechseln Wellen zu installieren oder zu entfernen und bietet ein höheres Maß an Automatisierung und Sicherheit.mit einem Durchmesser von mehr als 20 mm,, Produkte mit langer Länge wie Hochspannungs- und Unterwasserkabel.
