Kompaktes Design-Seilwickler: Ideal für große Kabelquerschnitte und Stromkabel

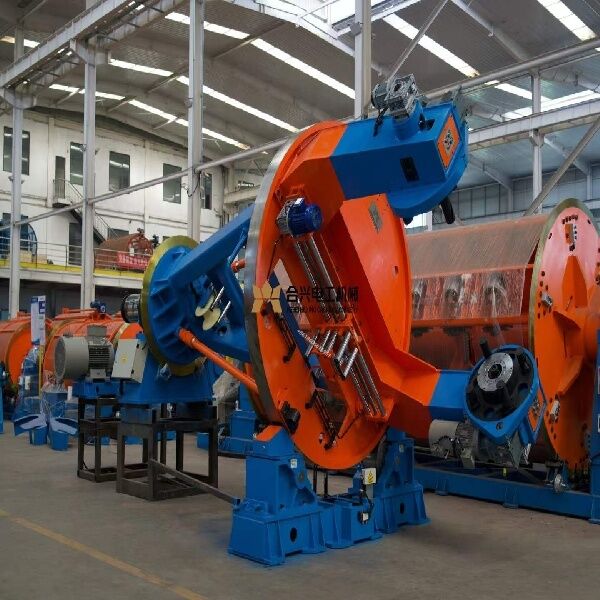

Kompakter Trommel-Verseilmaschine: Ideal für Kabel mit großem Querschnitt und Stromkabel

Die Trommel-Verseilmaschine oder Universal-Verseilmaschine kann für die planetare Verseilung von Leitern und anderen Elementen in Kombination mit rotierenden/neutralisierenden Abwicklungen verwendet werden. Die Elemente in einer planetaren Verseilung erfahren kein axiales Drehmoment. Dieser Prozess eignet sich ideal für Hybrid- und Verbundkabel zusätzlich zu großen Stromleitern und bietet mehrere Vorteile gegenüber herkömmlichen Planetenmaschinen, darunter höhere Geschwindigkeit, Produktivität, verbesserte Sicherheit und mehr Flexibilität.

Anwendung

- Aufwickeldurchmesser von 1.600 mm bis 2.600 mm mit ziehendem Abzug, zum Verseilen von runden oder sektorförmigen Kabeln, Bewehrung und Schirmung von Kabeln bis zu Ø 90 mm

- Aufwickeldurchmesser von 2.800 bis 4.500 mm mit rotierendem ziehendem Abzug. Zum Verseilen von runden oder sektorförmigen Kabeln, Bewehrung und Schirmung von Kabeln bis zu Ø 150 mm und zur Herstellung von Milliken-Kabeln mit Querschnitten bis zu 3.500 mm²

1. Kernstruktur & Funktionsweise

Rotierende Trommel:​ Das Herzstück der Maschine ist ein großer zylindrischer Rahmen. Abwickelständer sind in diesem Rahmen befestigt.

Null Rückdrehung:​ Da sich die Spulen mit dem Rahmen drehen, erfahren die Drähte keine "Rückdrehung" (es sei denn, sie sind mit speziellen angetriebenen Abwicklungen ausgestattet). Dies macht sie ideal für vorgeformte Sektorleiter.

Integrierter Prozess:​ Er umfasst typischerweise einen Verseilkopf (Schließwerkzeug), optionale Bandierköpfe (für Bettung oder Abschirmung), einen rotierenden Abzug (um das Kabel zu ziehen, ohne es weiter zu verdrehen) und eine rotierende Aufwicklung.

Größenordnung:​ Diese Maschinen sind massiv. Sie handhaben große Trommeln (z. B. PN1000 bis PN4000+) und sind für sehr lange Produktionsläufe ausgelegt.

2. Hauptanwendungen

Stromkabel:​ Verseilen von Niederspannungs-, Mittelspannungs- und Hochspannungskabeln (z. B. 3-adrige oder 4-adrige Konfigurationen).

Große Leiter:​ Verseilen von großen Aluminium- oder Kupferleitern (einschließlich Milliken-Leitern).

Bewehrung:​ Wird oft als "universelle Linie" verwendet, bei der Stahlband- oder Stahldrahtbewehrung unmittelbar nach dem Verseilen aufgebracht wird.

Seekabel:​ Wird für spezielle Lagen verwendet, die hohe Spannung und Präzision erfordern.

F: Wie wird die Trommel-Verseilmaschine automatisch bedient?

A: Die Trommel-Verseilmaschine nutzt eine fortschrittliche SPS-Steuerung, die automatische Funktionen ermöglicht, die den Komfort erhöhen, den Output steigern und manuelle Eingriffe während des Kabelverseilprozesses reduzieren.

F: Was sind die Hauptvorteile der Verwendung einer Trommel-Verseilmaschine in der Fertigung?


A: Die Trommel-Verseilmaschine bietet hohe Effizienz, gleichmäßiges Wickeln und beneidenswerte Zuverlässigkeit. Sie optimiert die Kabelproduktion, reduziert Ausfallzeiten und liefert konstant erstklassige Leistung.

F: Wo kann die Trommel-Verseilmaschine eingesetzt werden?


A: Die Trommel-Verseilmaschine wird häufig in der Kabelherstellung eingesetzt, einschließlich Glasfaser- und Elektrokabeln, und eignet sich für verschiedene Materialien, die präzises Verseilen und Wickeln erfordern.

F: Wie ist der Prozess für die Bestellung und den Versand einer Trommel-Verseilmaschine?


A: Interessierte Kunden können die Trommel-Verseilmaschine direkt über unsere Export-, Fertigungs- oder Vertriebskanäle bestellen. Nach der Bestellung werden die Lieferungen basierend auf zuverlässigen Transportprognosen sowohl für den nationalen als auch für den internationalen Markt versandt.

F: Wann ist eine Probe der Trommel-Verseilmaschine zur Bewertung verfügbar?


A: Muster werden gemäß unserer optimierten Richtlinie bereitgestellt, die es potenziellen Anwendern ermöglicht, das Modell vor dem Kauf in großem Maßstab zu bewerten. Kontaktieren Sie uns, um die Lieferzeiten für Muster basierend auf Ihrem Standort zu schätzen.

F: Welche Garantieoptionen sind mit der Trommel-Verseilmaschine enthalten?


A: Jede Trommel-Verseilmaschine wird mit einer robusten Garantie geliefert, die Qualität und Support von einem der vertrauenswürdigsten Hersteller und Exporteure Indiens in diesem Bereich garantiert.
