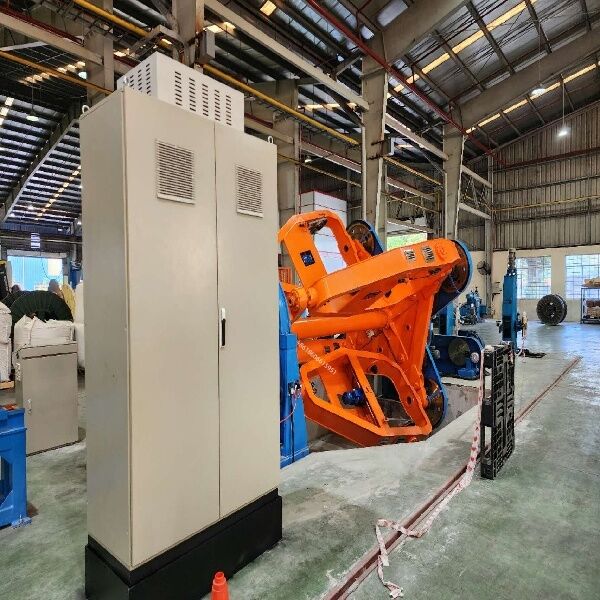

Vielseitiger 1+5-Planeten-Verseilautomat für Steuer- und Stromkabel
Anwendung
Diese Produktserie eignet sich für die Verseilung und Bewehrung von mehradrigen Stromkabeln verschiedener Querschnitte,
vernetzte Kabel und Steuerungssysteme. Sie kann auch für die Herstellung von Ladekabeln verwendet werden.
Sonderaktion
Große Lagerunterstützung, eine neue Art von Hochgeschwindigkeits-Seidenmaschine, der Hauptfluss wurde von der traditionellen Schleppertraktion auf große Lagerunterstützung umgestellt, ergänzt durch andere Methoden. Eine Reihe von Verbesserungen wurden vorgenommen, um höhere Geschwindigkeit, geringere Geräuschentwicklung, keine Wartung, bessere Leistung und benutzerfreundlichere Bedienung zu erzielen.
Beschreibung: Optimieren Sie Ihre Produktion mit unserer kombinierten Verseil- und Bandieranlage. Diese Wiegenmaschine integriert nichtmetallische Bandierköpfe direkt nach der Verseildüse, was eine gleichzeitige Verseilung und Anwendung von Dämmband/Schrägband ermöglicht – reduziert den Handhabungsaufwand und verbessert die Produktionseffizienz.
Die Wiegen-Verseilmaschine ist eine wichtige Ausrüstung für die Kabelformung. Sie wird hauptsächlich für die Verseilung von 3 bis 6-adrigen isolierten Drähten verwendet, die für Rundkabel mit Rückdrehung und für die Verseilung von fächerförmigen Kabeln ohne Rückdrehung eingesetzt werden können. Sie kann auch für die Verseilung von Niederspannungs- und Mittelspannungs-Stromkabeln, Steuerkabeln, Bergbaukabeln und anderen Kabeln mit großem Querschnitt verwendet werden. Sie kann mit dieser Maschine für nichtmetallische und metallische Bandagen, Stahlbandbewehrung und Füllungen verwendet werden.
Unser Unternehmen verfügt über langjährige Erfahrung in der Forschung und Entwicklung von Wiegen-Verseilmaschinen und hat den Kabelproduktionsprozess von erstklassigen Kabelherstellern in China vollständig integriert. Wir können Wiegen-Verseilmaschinen der Modelle 1000, 1250, 1600, 2000 und andere anbieten und verschiedene Verseilarten wie 1+3, 1+1+3, 1+4, 2+3 usw. erreichen, was die Produktionsreichweite der Produkte effektiv erweitert. Es ist die beste Ausrüstung für Massen-, kontinuierliche und großformatige Kabel.
| Name |
Verseilmaschine |
| Modell |
1250 1600 2000 |
| Eingangsdraht-Durchmesser (mm) |
8-40 10-60 15-70 |
| Verseilter Durchmesser (mm) |
80 120 140 |
| Rahmendrehzahl (U/min) |
13,9-33,1 8,0-18,5 4,0-8,8 |
| Verseilsteigung (mm) |
181-3198 369-6646 400-6766 |
| Bandiergeschwindigkeit (U/min) |
188-419 188-419 150-334 |
| Bandiersteigung (mm) |
14,3-236,3 16-273 11-179 |
| Abzugsdurchmesser (mm) |
2000 2500 Spur |
| Lineargeschwindigkeit (m/min) |
6,00-44,41 6,78-51,21 3,53-26,86 |
5. Warum sie die Trommel-Verseilmaschine für Ihre Aufgabe schlägt
Sie haben zuvor nach Trommel-Verseilmaschinen gefragt. Hier ist, warum die Wiege für Ihre spezifische 4+1-Isolierkernaufgabe besser ist:
Isolationsschutz: Die Trommel-Verseilmaschine bietet 0 % Rückdrehung. Bei großen isolierten Kernen kann dies dazu führen, dass sich die Isolierung "seilt" oder verdreht. Die 100 % Rückdrehung der Wiege hält die Kerne flach und rund.
Geschwindigkeit vs. Präzision: Trommel-Verseilmaschinen sind schneller, aber rauer. Wiegen-Verseilmaschinen sind langsamer, aber viel schonender – ideal für vorisolierte Drähte, bei denen die Oberflächenqualität wichtig ist.
Kosten: Eine Wiegen-Verseilmaschine ist deutlich günstiger als eine Trommel-Verseilmaschine mit vergleichbarer Kapazität.
6. RFQ-Klausel für Ihren Lieferanten
Verwenden Sie bei der Angebotsanfrage diese genaue englische Beschreibung, um sicherzustellen, dass Sie die richtige Maschine erhalten:
"Wir benötigen eine Wiegen-Verseilmaschine (1+4-Konfiguration) mit folgenden Spezifikationen:
Spulengröße: PN800 oder PN1000.
Anwendung: Verseilung von 5 isolierten Kernen (PVC/XLPE).
Maximaler Kerndurchmesser: 9,6 mm.
Rückdrehung: 100 % einstellbar an allen Planetenpositionen.
Zugregelung: Unabhängige, geschlossene Regelung der Tänzerzugkraft pro Position (Bereich 0–50 N). Muss asymmetrische Einstellungen zulassen (z. B. 30 N für 7,4-mm-Kerne, 18 N für 5,19-mm-Schutzleiter).
Zentrale Abwicklung: Stationär, mit unabhängiger Zugregelung."
