Dual-Capstan Tubular Wire Rope Strander mit Broken-Wire Detection & Pneumatische Bobbin Lock

Doppelkapstan-Rohrleitung-Drahtseil-Verseilmaschine mit Drahtbruchdetektion & pneumatischer Spulenverriegelung

Spezifikation
Die Hochgeschwindigkeits-Rohrleitungs-Verseilmaschine ist für das Verseilen von Stahldrähten, Kupferdrähten, Aluminiumdrähten und verschiedenen Kabelleitern konzipiert. Sie wird häufig bei der Herstellung von Stahldrahtseilen, Stromkabeln, Steuerkabeln, Kommunikationskabeln und Spezialkabeln eingesetzt.
Mit hoher Rotationsgeschwindigkeit, stabilem Betrieb, geringen Vibrationen und präziser Verseilleistung gewährleistet die Maschine eine ausgezeichnete Produktqualität und hohe Produktionseffizienz. Die robuste Rohrleitungsstruktur, das fortschrittliche Übertragungssystem und die zuverlässigen elektrischen Steuerungen machen sie für die kontinuierliche industrielle Produktion geeignet.
Die Maschine kann je nach Drahtdurchmesser, Litzenstruktur, Rollengröße und Produktionsanforderungen angepasst werden.

Haupttechnische Parameter

6 Verseilkäfig mit Spulen

• Spezifikation der Abwickelrolle: PND630mm
• Maximale Drehzahl des Käfigs: 700 U/min
• Leistung des Hauptmotors: 55 kW (AC)
• Klemmmethode der Wiege: Hysteresespannung; online einstellbar
• Laden/Entladen der Rolle: Pneumatische Freigabe/Klemmung; Verriegelungsmechanismus mit zwei Zylindern gegen Rückwärtslauf
• Drahtbruchschutz: Berührungssensor
• Stützmethode des Käfigs: Zwei Lagergehäuse (3+3-Konfiguration)
• Schmierung des Lagergehäuses: Ölbad/Umlaufschmierung; Überwachung von Übertemperatur; automatische Abschaltung zum Schutz
• Käfigzuführung: Externe Zuführung; bequemer Einlauf
• Material des Drahtführungslochs: Hartmetall-Matrize
• Antriebsmethode des Käfigs: Heckantrieb; vertikale Installation
• Bremsmethode: Pneumatische Scheibenbremse
• Methode zum Stoppen des Drahtbruchs: Berührungsgesteuertes Auslösen (unterer Stab)
• Handhabung der Wiegerolle: Pneumatische Klemmung/Freigabe; Verriegelung mit zwei Zylindern gegen Rückwärtslauf; Laden/Entladen der Rolle über vom Kunden bereitgestellten Kran
• Abwickelspannung der Wiege: Hysteresespannung; Spannungswerte werden über Touchscreen eingestellt und sind online einstellbar
• Abwickelrahmen: Integral geschweißte Struktur; hohe Bearbeitungspräzision; hohe mechanische Festigkeit; langlebig und verformungsbeständig
• Käfigtragstruktur: Drei-Abschnitts (2+2+2) Integralrohrstütze; drei Sätze großer Lager, die die Mitte und die Austrittsenden stützen; Flanschverbindungen
• Schmierungsmethode: Unabhängige Ölpumpe mit zirkulierendem Öl; bietet sowohl Schmier- als auch Kühlfunktionen
• Überwachung von Übertemperatur für große Lager; automatische Abschaltung mit HMI-Benachrichtigung
• Bremsmethode: Flaches pneumatisches Scheibenbremssystem; SPS-koordinierter Betrieb mit Servo-/VFD-Motorsteuerungen, Bremswiderständen und pneumatischen Bremsen zur Ausführung von langsamen Stopps, schnellen Stopps und Not-Stopps; gewährleistet Systemsynchronisation

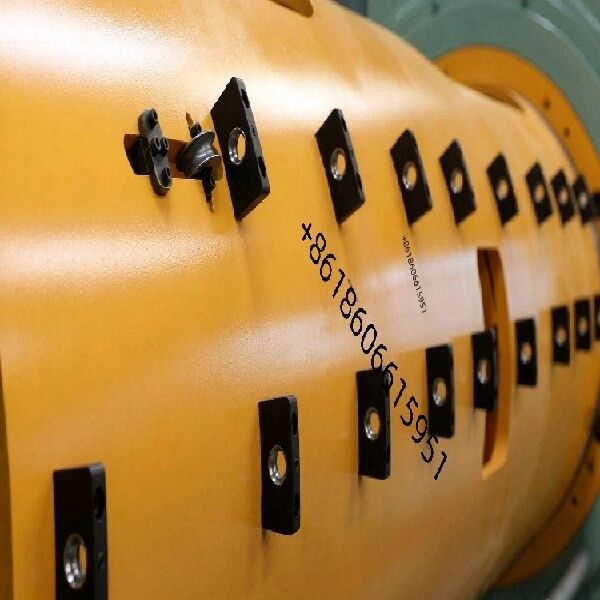

• Die Haupteinheit verfügt über eine externe Drahtführung; Ø17mm Drahtführungsbohrungen
• Schutzgitter: Axial verschiebbare Türstruktur; pneumatisches Öffnen/Schließen; eingebaute schallabsorbierende Paneele; beinhaltet Sicherheitsverriegelung (stoppt die Maschine, wenn die Tür geöffnet wird)
• Drahtsammlerplatte: Baugruppe bestehend aus einer 6-Loch-Verteilungsplatte und einer Vorformvorrichtung

Elektrisches Steuersystem

• Stromversorgung: Dreiphasen-, Fünf-Leiter-System; 380V (±10%), 50Hz.
• Die Maschine verwendet ein verteiltes Motorantriebssystem (mit servo-gesteuerten Frequenzumrichtermotoren). Jeder AC-Servomotor wird von einem Frequenzumrichter (VFD) geregelt. Die Gesamtsteuerung des Systems wird von einer SPS in Kombination mit einer Touchscreen-Oberfläche verwaltet; die Haupteinheit startet nach einer Zeitverzögerung nach einem akustischen Alarm.
• Die Maschine ist mit folgenden Schutzfunktionen ausgestattet:
• VFD-Fehleralarm.
• Überlastschutz für den Aufwickel-/Verfahr-Mechanismus und Stromversorgungsschutz.
• Schutz bei niedrigem Luftdruck.
• Schutz bei Drahtbruch.
• Ausgestattet mit einem intelligenten Energiezähler.
• Reservierte Ethernet-Schnittstelle für Datenerfassung.
• Der Lieferant ist für alle internen Verkabelungen und Leitungen innerhalb des Maschinenkörpers und des elektrischen Schaltschranks verantwortlich. Der Kunde ist für alle Verkabelungen und Leitungen zwischen den Maschineneinheiten, zwischen der Maschine und dem elektrischen Schaltschrank sowie zwischen den elektrischen Schaltschränken verantwortlich.

Betriebsrichtung: Die Maschine auf der rechten Seite, d.h. mit Blick auf das Gerät, links Abwickeln und rechts Aufwickeln

 Farbe

• Hauptkörper der Ausrüstung: RAL 6021 Hellgrün (Hammerschlaglack)
• Drehende Teile: RAL 1037 Sonnengelb
• Hauptkörper des Schutzgitters: RAL 6021 Hellgrün (Hammerschlaglack)
• Schiebetürpaneele: RAL 1037 Sonnengelb
• Innenraum des Schutzgitters: RAL 1013 Perlweiß
• Steuergehäuse: RAL 7032 Kieselgrau
