Vorspannungsmaschine für das Strängen von Stahlsträngen 630/1+6

Rohr-Verseilmaschine Spannstahl-Verseilmaschine 630/1+6

Hochgeschwindigkeits-Rohr-Verseilmaschine für die Herstellung von 1×7 Spannbeton-Stahlseilen (PC-Seilen) und 1+6 verzinkten / Edelstahl-Drahtseilen. Sechs Drähte laufen aus dem Inneren des rotierenden Rohrs ab, verdrillen sich ohne Torsion um einen zentralen Draht und treten als geometrisch stabiles, spannungsfreies Seil aus — mit einer Käfiggeschwindigkeit von bis zu 1200 U/min.

Produktübersicht

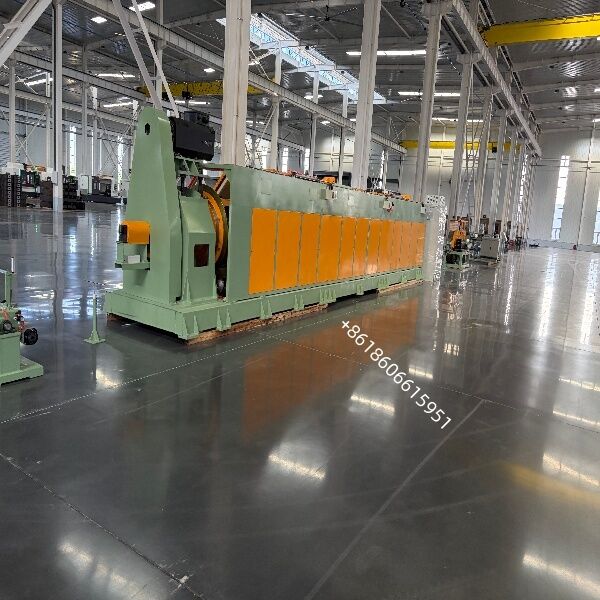

Rohr-Verseilmaschine · Modell TG-630/1+6 · Für 1×7 Spannbeton-Stahlseile und 1+6 Drahtseile

Die Rohr-Verseilmaschine 630/1+6 ist ein Hochgeschwindigkeits-Torsionsfreies Verseilsystem, das für Hersteller von Spannbeton-Stahlseilen (PC-Seilen) gemäß ASTM A416 / A779, EN 10138, GB/T 5224 und ISO 6934-3 entwickelt wurde. Sie legt sechs äußere Drähte (auf 630-mm-Spulen, die im rotierenden Rohr transportiert werden) um einen stationären Mitteldraht und produziert die Standard-1×7-Seilstruktur, die im nachträglich und vorgespannten Betonbau verwendet wird.

Da die Abwickelspulen sich mit dem Rohr drehen und nicht gegenläufig, überträgt die Maschine keine Rückdrehung auf die einzelnen Drähte. Das Ergebnis ist ein Seil mit gleichmäßigem Schlag, konstantem Durchmesser, geringer Relaxation und ausgezeichneter Haftleistung mit Beton — die drei Eigenschaften, die bestimmen, ob ein Seil Zug- und Spannungsrelaxationsprüfungen besteht.

Qualitätssicherung & Kundendienst
Werksabnahmetest (FAT)
Leerlauf ≥ 2 h bei 1200 U/min, Vibration ≤ 2,8 mm/s
Schlaglängen-Genauigkeit ≤ ±1% über 100 m
Zugspannungsstabilität ≤ ±5% über 8 h
Seildurchmesser innerhalb ±0,15 mm, keine Ovalität > 3%
Sicherheitskreistest gemäß ISO 13849-1, Kat. 3
Dokumentation & Support
Gesamtzeichnung, P&ID, Elektroschaltplan, Klemmenliste
Betriebs- und Wartungshandbuch (EN / CN / RU / ES)
Teileliste mit OEM-Codes, Werkzeugliste, CE-Konformitätserklärung
Vor-Ort-Installation, Inbetriebnahme und Schulung der Bediener
12 Monate Garantie, Ersatzteilversand ab Lager innerhalb von 72 Stunden
Fernwartung über VPN / TeamViewer
