PC-Stahleinlegemaschine 630/1+6
, Hochfeste Kohlenstoffstahl-Einlegemaschine
, Rohrsträngmaschine mit Garantie
Verwendung: |
Strandung |
Name: |
Röhrenanschwemmungs-Maschine |
Anwendung: |
Stahl, ACSR und AAAC, Al-Draht |
Drahtmaterial: |
Stahl, kupfern |
Kleinste Aufnahmespule: |
PN800 |
Zentrale Höhe der Maschine: |
700mm |
Zentrale Profitspule: |
PN400-PN630 |
Leistung: |
220/380 |
Aufnahmespulengröße: |
PND800-PND1600 |
SPS: |
SIE/MENS |
Mindestdurchmesser des nackten Drahtes: |
1mm |
Maximaler bloßer Drahtdurchmesser: |
5mm |
Garantie: |
12 Monate |
PC-Stahlseilmaschine 630/1+6 Hochfester Kohlenstoffstahl
Hochgeschwindigkeits-Rohrlegemaschine für die Herstellung von 1×7 Spannbetonstahl (PC-Strang) und 1+6 verzinkten / Edelstahlseilen. Sechs Drähte laufen aus dem Inneren des rotierenden Rohrs ab, verdrillen sich ohne Torsion um einen zentralen Draht und treten als geometrisch stabiler, spannungsarmer Strang aus — mit einer Käfiggeschwindigkeit von bis zu 1200 U/min.
Produktübersicht

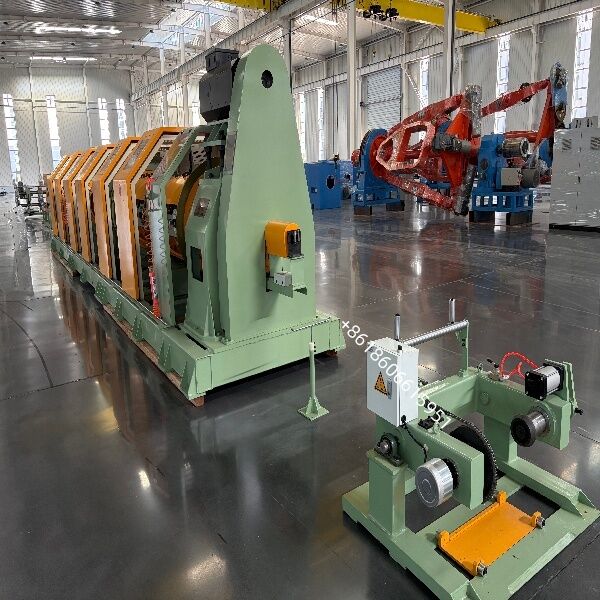

Rohrlegemaschine · Modell TG-630/1+6 · Für 1×7 Spannbetonstahl und 1+6 Seile
Die Rohrlegemaschine 630/1+6 ist ein Hochgeschwindigkeits-Torsionsfreies Legesystem, das für Hersteller von Spannbetonstahl (PC-Strang) gemäß ASTM A416 / A779, EN 10138, GB/T 5224 und ISO 6934-3 entwickelt wurde. Sie legt sechs äußere Drähte (auf 630-mm-Spulen, die im rotierenden Rohr transportiert werden) um einen stationären zentralen Draht und erzeugt die Standard-1×7-Strangstruktur, die im nachträglich und vorgespanntem Betonbau verwendet wird.
Da die Abwickelspulen mit dem Rohr rotieren und nicht gegenläufig, übt die Maschine keine Rückdrehung auf die einzelnen Drähte aus. Das Ergebnis ist ein Strang mit gleichmäßigem Schlag, konstantem Durchmesser, geringer Relaxation und ausgezeichneter Haftleistung mit Beton — die drei Eigenschaften, die bestimmen, ob ein Strang Zug- und Spannungsrelaxationsprüfungen besteht.
| Einzelner Drahtdurchmesser |
Ø 1,0 mm - Ø 5,0 mm für ST |
| Maximaler Legedurchmesser |
Ø 17 mm Max |
| Legeschlagbereich |
30 - 500 mm (Stufenlos verstellbar) |
| Maximale Käfigdrehzahl |
550 U/min (Tatsächliche Produktionsgeschwindigkeit) |
| Lineargeschwindigkeitsbereich |
20-120 m/min |
| Abzugscheibendurchmesser |
Ø 1200 + Ø 1200 mm |
| Abwickelspulengröße im Käfig |
PND630 |
| Aufwickelspulengröße |
PN800-PN1600 |
| Abwickelspulengröße Mitte |
PND630 |
| Hauptmotorleistung |
55 KW |
| Abzugscheibenmotorleistung |
30 KW |
| Aufwickelmotorleistung |
5,5 KW |
| Lager-Marke |
HRB |
| Niederspannungs-Schaltgerätemarke |
SCHNEIDER |
| Marke der pneumatischen Komponenten |
AIRTAC |
| Marke des Hauptantriebsmotors |
(CHINESISCHER TOP) |
| Aufwickelmotor-Marke |
(CHINESISCHER TOP) |
| SPS |
SIE/MENS |
| Touchscreen |
SIE/MENS |
| Schraubengüte |
≥8,8 Klasse |
Qualitätssicherung & Kundendienst
Werksabnahmetest (FAT)
Leerlauf ≥ 2 h bei 1200 U/min, Vibration ≤ 2,8 mm/s
Schlaggenauigkeit ≤ ±1% über 100 m
Zugspannungsstabilität ≤ ±5% über 8 h
Strangdurchmesser innerhalb ±0,15 mm, keine Ovalität > 3%
Sicherheitskreistest gemäß ISO 13849-1, Kat. 3
Dokumentation & Support
Gesamtzeichnung, P&ID, Elektroschaltplan, Anschlussliste
Betriebs- und Wartungshandbuch (EN / CN / RU / ES)
Teileliste mit OEM-Codes, Werkzeugliste, CE-Erklärung
Vor-Ort-Installation, Inbetriebnahme und Schulung der Bediener
12 Monate Garantie, 72 h Ersatzteilversand ab Lager
Fernwartung über VPN / TeamViewer
Betriebsrichtung:
Die Maschine ist rechtsgängig, d.h. bei Blick auf das Gerät ist die Abwicklung links und die Aufwicklung rechts
Farbe:
Hauptkörper der Ausrüstung: RAL 6021 Blassgrün (Strukturfarbe)
Drehende Teile: RAL 1037 Sonnengelb
Hauptkörper des Schutzgitters: RAL 6021 Blassgrün (Strukturfarbe)
Schiebetürpaneele: RAL 1037 Sonnengelb
Innenraum des Schutzgitters: RAL 1013 Perlweiß
Steuergehäuse: RAL 7032 Kieselgrau
