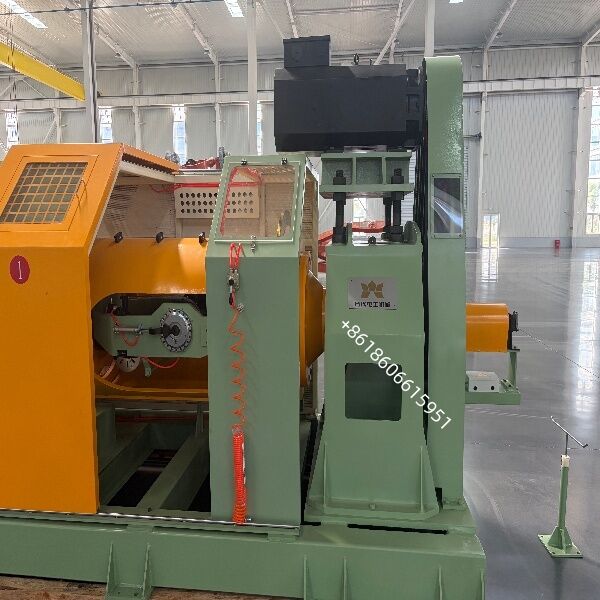

Maschine zur Verkleidung von Stahlseilen 1+6

Maschine zur Verkleidung von Stahlseilen 1+6

Hochgeschwindigkeits-Rohrstrang für die Herstellung von 1 × 7 vorgepressten Beton-Stahlsträngen (PC-Strang) und 1 + 6 verzinkten/Edelstahldrahtseilen.Drehen um einen zentralen Draht ohne Torsion, und als geometrisch stabiler, spannungsfreier Strang aussteigt

Produktübersicht

Tubular Strander · Modell TG-630/1+6 · Für 1 × 7 vorgepresste Beton-Stahlstränge und 1 + 6 Drahtseile

Die Tubular Stranding Machine 630/1+6 ist ein schnelles, torsionsfreies Stranding-System, das für Hersteller von Vorspannbeton (PC) Stahlstrang nach ASTM A416 / A779, EN 10138 entwickelt wurde,GB/T 5224 und ISO 6934-3Sie legt sechs Außenleitungen (auf 630 mm-Spulen, die im Drehrohr transportiert werden) um einen stationären Zentraldraht.Herstellung der Standard-Strang-Struktur 1×7, die in nachgepressten und vorgepressten Betonkonstruktionen verwendet wird.

Da sich die Auszahlungsräder mit dem Rohr drehen und nicht gegenwärts drehen, verleiht die Maschine den einzelnen Drähten keine Umdrehung.Durchmesser, geringe Entspannung und ausgezeichnete Bindungsfähigkeit mit Beton die drei Eigenschaften, die bestimmen, ob ein Strang Zug- und Spannungsentlastungstests bestehen.

Echte, torsionsfreie, rörförmige Kinematik
Sechs 630-mm-Rollen in einem dynamisch ausgeglichenen Stahlrohr, die sich ohne Rückwärtsbewegung auszahlen, also keine Rückstände, keine "Feder" im fertigen Strang, keine Drahtschäden.

Verhärtetes und Erdungsgetriebe
Wechselgetriebe für die Auswahl des Schrägstandes sowie auf Wunsch eine schrittlose Variante.

Spannung einzelner Drähte
Magnetpulver- oder servo-gesteuerte Auszahlungsspannung, 5 ̊60 N pro Draht, Drift ≤ ± 5% über 8 h. Eliminiert lose Außenleitungen und Durchmesserfluktuationen.

Sicherheitsrohr in voller Länge
Drehrohr, umgeben von einem stationären Stahlschutz mit verschränkten Zugangstüren, Nullgeschwindigkeits-Türentritt und Doppelkanal-Notstand (ISO 13849-1, Kategorie 3).

Hochgeschwindigkeits-Fähigkeit
Käfiggeschwindigkeit bis zu 1200 U/min (produkt- und balanzabhängig).

PLC + HMI-Steuerung
Echtzeit-Umdrehungen pro Minute, Längenstand, Liniengeschwindigkeit, Meterzahl, Spannung und Alarmanzeige. 50 Produktrezepte, Ethernet/Modbus TCP, OPC-UA optional für MES-Verbindungen.

Qualitätssicherung und Kundendienst
Fabrikannahmeprüfung (FAT)
Betrieb ohne Last ≥ 2 h bei 1200 U/min, Vibration ≤ 2,8 mm/s
Genauigkeit der Abstandsbreite ≤ ± 1% über 100 m
Spannungsstabilität ≤ ± 5% über 8 h
Strangendurchmesser innerhalb von ±0,15 mm, keine Ovalität > 3%
Prüfung der Sicherheitsschaltung nach ISO 13849-1, Kategorie 3
Dokumentation und Unterstützung
GA-Zeichnung, P&ID, elektrische Schaltplanung, Terminalliste
Betriebs- und Wartungsanleitung (EN / CN / RU / ES)
Liste der Teile mit OEM-Codes, Liste der Werkzeuge, CE-Deklaration
Installation vor Ort, Inbetriebnahme und Betriebsausbildung
12 Monate Garantie, 72 Stunden Ersatzteil aus Lager
Ferndiagnostik über VPN / TeamViewer

Betriebsrichtung:

Die rechte Hand Maschine, das heißt, mit Blick auf das Gerät Betrieb, die linke Auszahlung, und die rechte Aufnahme

Farbe:

Ausrüstungsgrundkörper: RAL 6021 hellgrün
Drehteile: RAL 1037 Sonnengelb
Schutzkörper: RAL 6021 hellgrün
Schiebetürplatten: RAL 1037 Sun Yellow
Innenraum der Wache: RAL 1013 Austernweiß
Kontrollgehäuse: RAL 7032 Pebble Grey
